Page 2 - Thesis_Lavrys

2

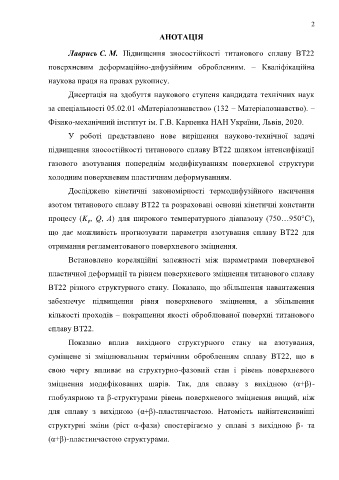

АНОТАЦІЯ

Лаврись С. М. Підвищення зносостійкості титанового сплаву ВТ22

поверхневим деформаційно-дифузійним обробленням. – Кваліфікаційна

наукова праця на правах рукопису.

Дисертація на здобуття наукового ступеня кандидата технічних наук

за спеціальності 05.02.01 «Матеріалознавство» (132 – Матеріалознавство). –

Фізико-механічний інститут ім. Г.В. Карпенка НАН України, Львів, 2020.

У роботі представлено нове вирішення науково-технічної задачі

підвищення зносостійкості титанового сплаву ВТ22 шляхом інтенсифікації

газового азотування попереднім модифікуванням поверхневої структури

холодним поверхневим пластичним деформуванням.

Досліджено кінетичні закономірності термодифузійного насичення

азотом титанового сплаву ВТ22 та розраховані основні кінетичні константи

процесу (K , Q, А) для широкого температурного діапазону (750…950°С),
ρ
що дає можливість прогнозувати параметри азотування сплаву ВТ22 для

отримання регламентованого поверхневого зміцнення.

Встановлено кореляційні залежності між параметрами поверхневої

пластичної деформації та рівнем поверхневого зміцнення титанового сплаву

ВТ22 різного структурного стану. Показано, що збільшення навантаження

забезпечує підвищення рівня поверхневого зміцнення, а збільшення

кількості проходів – покращення якості оброблюваної поверхні титанового

сплаву ВТ22.

Показано вплив вихідного структурного стану на азотування,

суміщене зі зміцнювальним термічним обробленням сплаву ВТ22, що в

свою чергу впливає на структурно-фазовий стан і рівень поверхневого

зміцнення модифікованих шарів. Так, для сплаву з вихідною (α+β)-

глобулярною та β-структурами рівень поверхневого зміцнення вищий, ніж

для сплаву з вихідною (α+β)-пластинчастою. Натомість найінтенсивніші

структурні зміни (ріст α-фази) спостерігаємо у сплаві з вихідною β- та

(α+β)-пластинчастою структурами.
