266

РОЗДІЛ 6. РОЗВИТОК ТА АПРОБАЦІЯ МЕТОДІВ СЕГМЕНТАЦІЇ ІРЖІ

НА ЗАХИСНИХ ПОКРИТТЯХ НА ОСНОВІ ЦИЛІНДРИЧНОЇ КОЛІРНОЇ

МОДЕЛІ

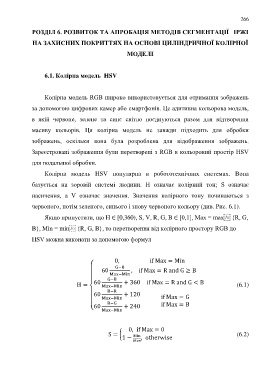

6.1. Колірна модель HSV

Колірна модель RGB широко використовується для отримання зображень

за допомогою цифрових камер або смартфонів. Це адитивна кольорова модель,

в якій червоне, зелене та синє світло поєднуються разом для відтворення

масиву кольорів. Ця колірна модель не завжди підходить для обробки

зображень, оскільки вона була розроблена для відображення зображень.

Зареєстровані зображення були перетворені з RGB в кольоровий простір HSV

для подальшої обробки.

Колірна модель HSV популярна в робототехнічних системах. Вона

базується на зоровій системі людини. Н означає колірний тон; S означає

насичення, а V означає значення. Значення колірного тону починаються з

червоного, потім зеленого, синього і знову червоного кольору (див. Рис. 6.1).

Якщо припустити, що H ∈ [0,360), S, V, R, G, B ∈ [0,1], Max = max⁡ {R, G,

B}, Min = min⁡ {R, G, B}, то перетворення від колірного простору RGB до

HSV можна виконати за допомогою формул

(6.1)

{

{ (6.2)
