255

Графіки розподілів за площею частинок карбіду кремнію кремнію

(F240, 250 ° C) з об’ємною концентрацією 25% та (F240, 250 ° C) з об’ємною

концентрацією 25% на реальних та змодельованих перерізах наведено на рис.

5.26.

Розподіл за площею частинок карбіду

кремнію F100, C 100
N
50

40

30

20 laser image
generated image
10

0
0 2E-09 4E-09 6E-09 8E-09 1E-08 m 2

а

Розподіл за площею частинок карбіду
кремнію F240, C 250
N
20

15

10
laser image
5 generated image

0
2
0 2E-09 4E-09 6E-09 8E-09 1E-08m

б

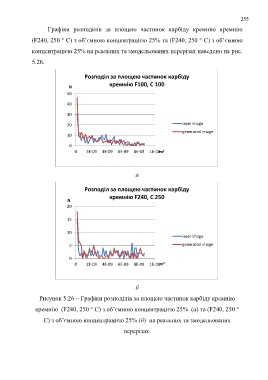

Рисунок 5.26 ‒ Графіки розподілів за площею частинок карбіду кремнію

кремнію (F240, 250 ° C) з об’ємною концентрацією 25% (а) та (F240, 250 °

C) з об’ємною концентрацією 25% (б) на реальних та змодельованих

перерізах.
