Призначення:

Портативні трансошукачі ОРТ призначені для безконтактного визначення розміщення трубопроводів (струмопроводів) і дають можливості: визначати місце, напрям і глибину залягання підземного трубопроводу, виявляти його відгалуження, дистанційно контролювати роботу станції катодного захисту (СКЗ). Працюють в зоні дії СКЗ або генератора струму.

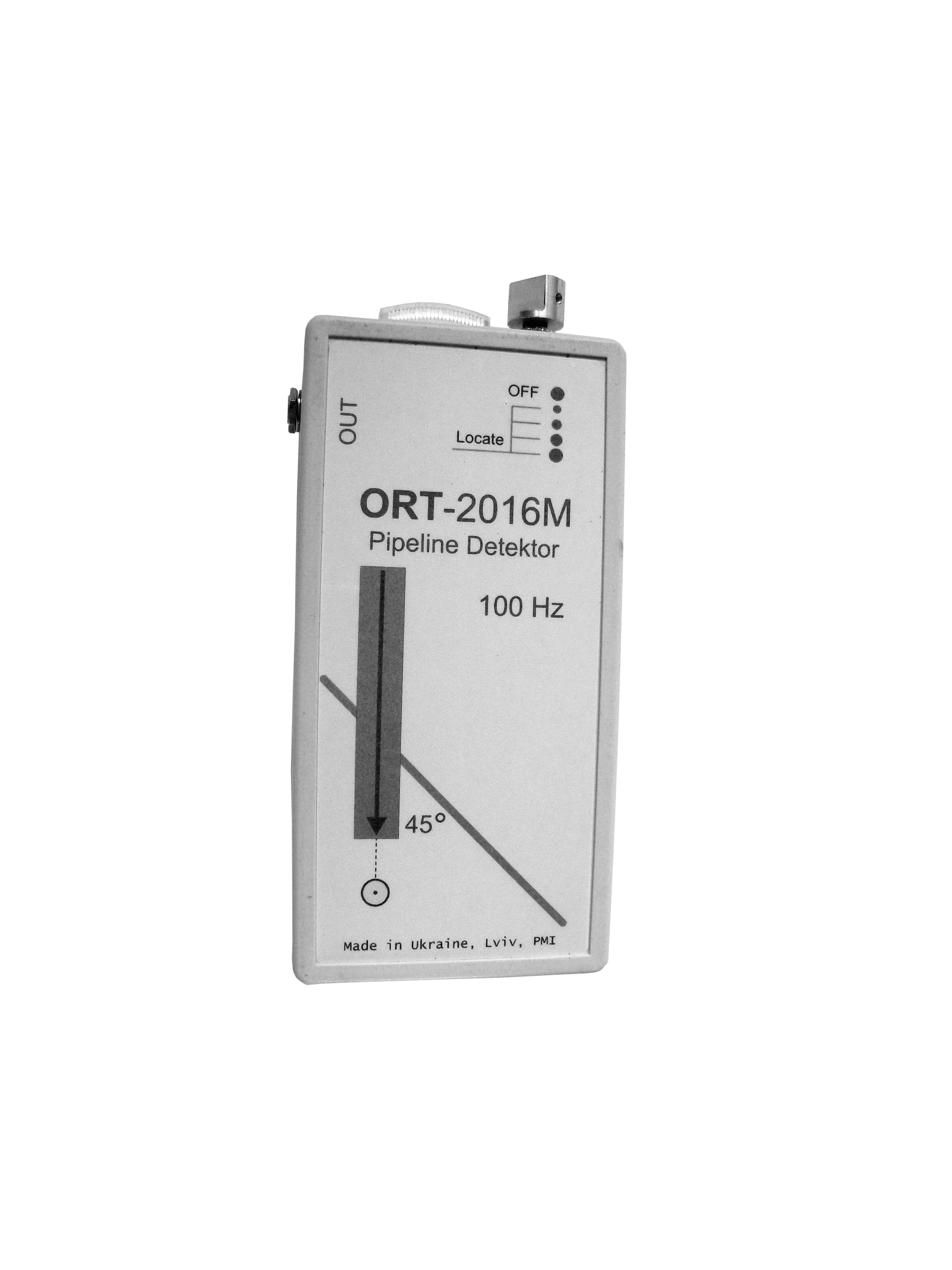

Модифікація ORT-2016M додатково споряджена аналоговим виходом сигналу на зовнішні пристрої; може бути використано для автоматизованого пошуку траси трубопроводу за установки на транспортний засіб (наземний, водний, повітряний безпілотний літальний апарат (БПЛА) – дрон, квадрокоптер).

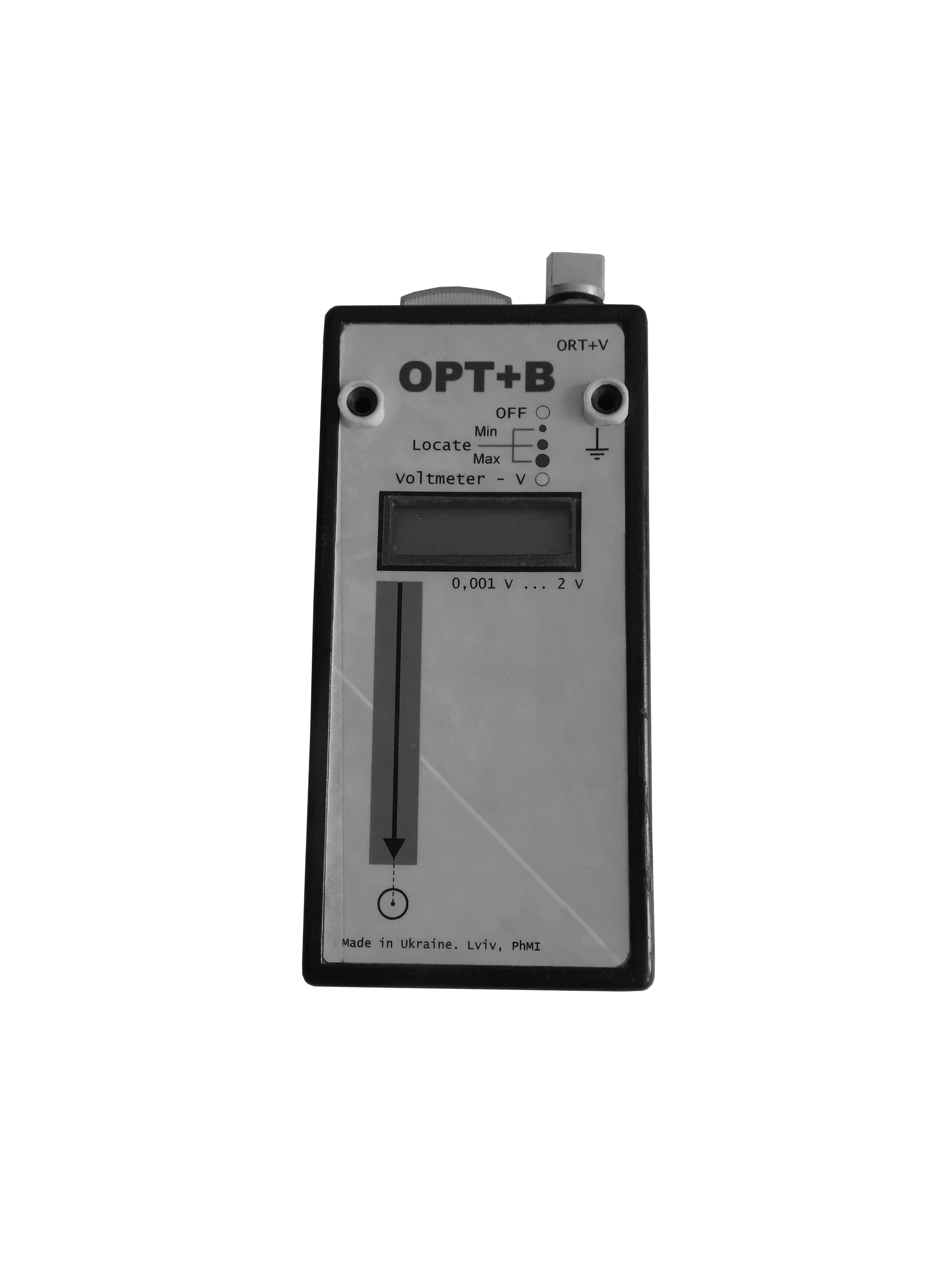

Модифікація ORT+В додатково споряджена вольтметром постійної напруги для контролю катодного захисту від корозії.

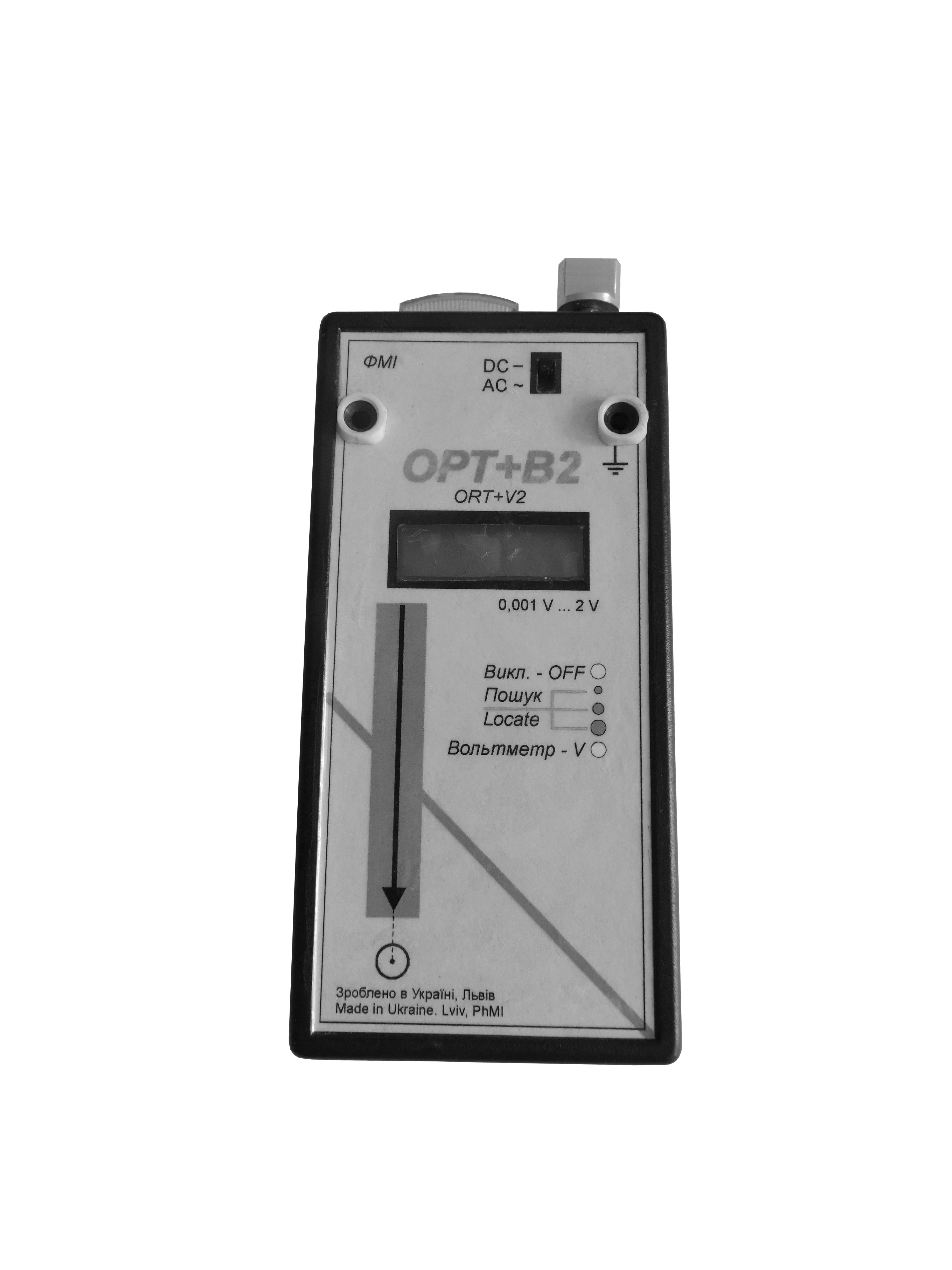

Модифікація ORT+В2 додатково споряджена вольтметрами постійної і змінної напруг для контактного контролю потенціалів поляризації металу в електропровідному середовищі та пошуку пошкодження ізоляції підземних трубопроводів.

Характеристики:

• Довжина контрольованої ділянки трубопроводу – зона дії джерела струму 1-15 км.;
• Відстань виявляння трубопроводу 0,1-100 м.;
• Глибина залягання трубопроводу 0 … 10 м.;
• Похибка визначення місцезнаходження осі труби, не більше 5%;
• Похибка оцінки глибини залягання труби, не більше 20%;
• Робоча частота 100 Гц.;
• Подавлення промислових завад з частотою 50 Гц.;
• Поріг чутливості по полю 2*10(-5) А/м.;
• Коефіцієнт підсилення, макс. 10(5);
• Напруга живлення 9 В.;
• Струм споживання 3 мА.;
• Робочі температури -5 … +40ºС;
• Час неперервної роботи від елемента типу "КРОНА" 50 годин;
• Габарити 185*90*36 мм (ORT-2016M), 173*85*30 мм (OPT+B2);
• Маса 0,4 кг. (ORT-2016M), 0,35 кг. (OPT+B2).

Переваги:

Прилад відрізняється малими масогабаритоми і ергоспоживанням та високими чутливістю і завадозахищеністю. Це високотехнологічний ґаджет, здатний на відстані оперативно визначити розміщення захованого підземного трубопроводу, незалежно від впливу промислових електромагнетних завад, зокрема, під високовольтними лініями електропередач. Оператор переносить прилад у кишені. Новизна технічних рішень захищена патентами.
