Призначення:

Вимірювачі потенціалів типу: ВП-2, ВПП-К, МГП – прилади для вимірювань електричних потенціалів підземних трубопроводів (ПТ) та інших металевих споруд в електропровідному середовищі під час контролю їх електрохімічного (катодного) захисту від корозії.

Портативний прилад ВП-2 призначений для міряння різниці потенціалів (постійної електричної напруги) метал-ґрунт, ґрунт-ґрунт і т.п. під час контролю електрохімічного захисту від корозії підземних трубопроводів та інших металевих конструкцій і споруд.

Прилад ВПП-К для вимірювання постійних і змінних електричних напруг та поляризаційного і омічного потенціалів призначений для контролю катодного захисту під час діагностичних обстежень підземних (підводних) металевих споруд (трубопроводів, кабелів та інших металевих конструкцій). ВПП-К споряджений модулем глобального позиціонування (GPS) і електронною пам’яттю для автоматичного запису вимірів потенціалів і координат.

Прилад МГП для безконтактного визначення місцезнаходження і вимірювань глибини залягання підземних трубопроводів (ПТ) та контактних вимірювань потенціалу катодного захисту під час регулярних діагностичних обстежень ПТ. МГП споряджений модулем глобального позиціонування і електронною пам’яттю для автоматичного запису вимірів глибини залягання ПТ, різниці потенціалів і координат.

Характеристики:

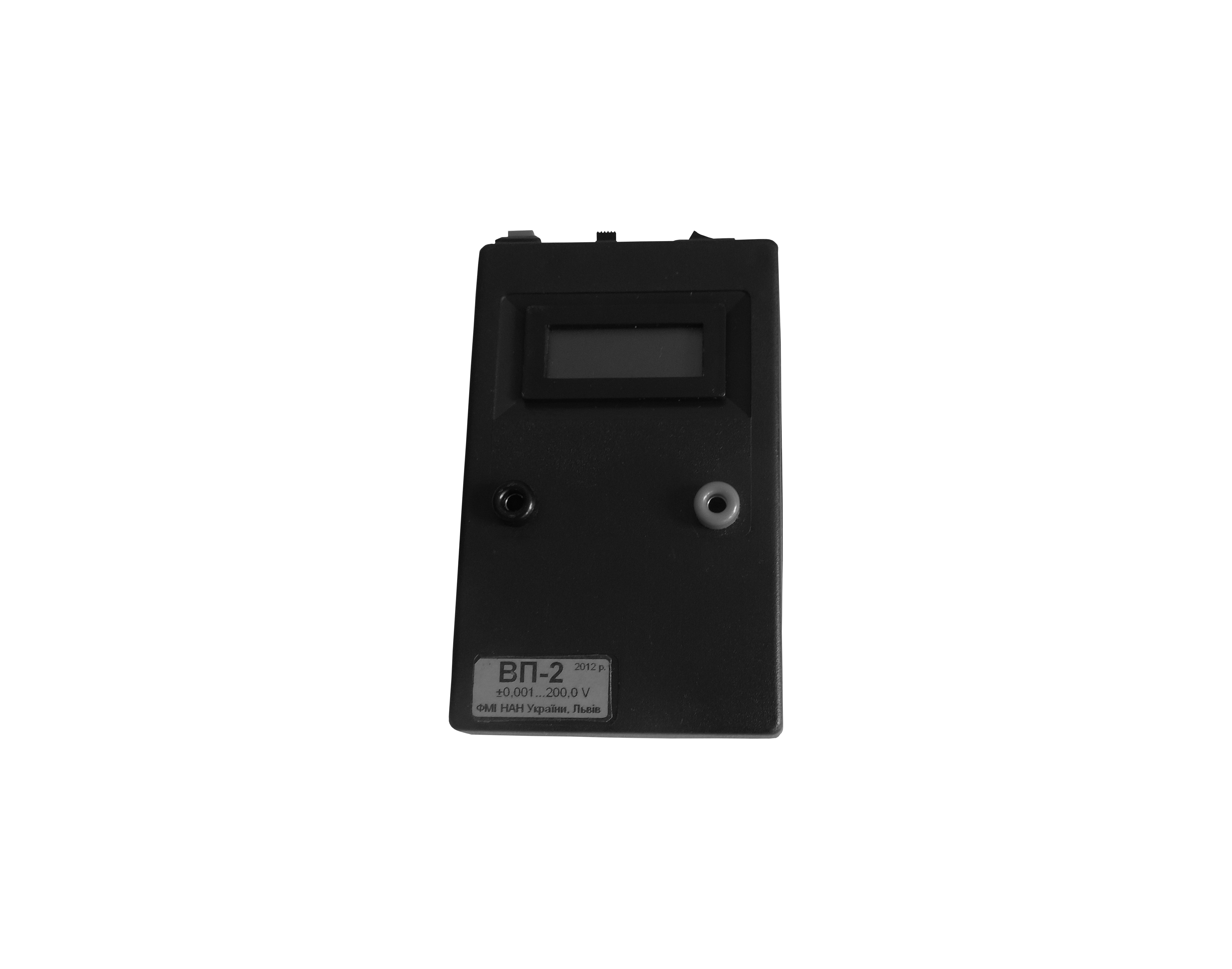

Прилад ВП-2:

• Діапазон вимірювання 0,001 … 199,9 В.;
• Вхідний опір 10 МОм.;
• Напруга живлення 9 В.;
• Струм живлення 2 мА.;
• Температура експлуатації 0 … +40ºС;
• Габарити 74*120*32 мм;
• Маса 0,15 кг.

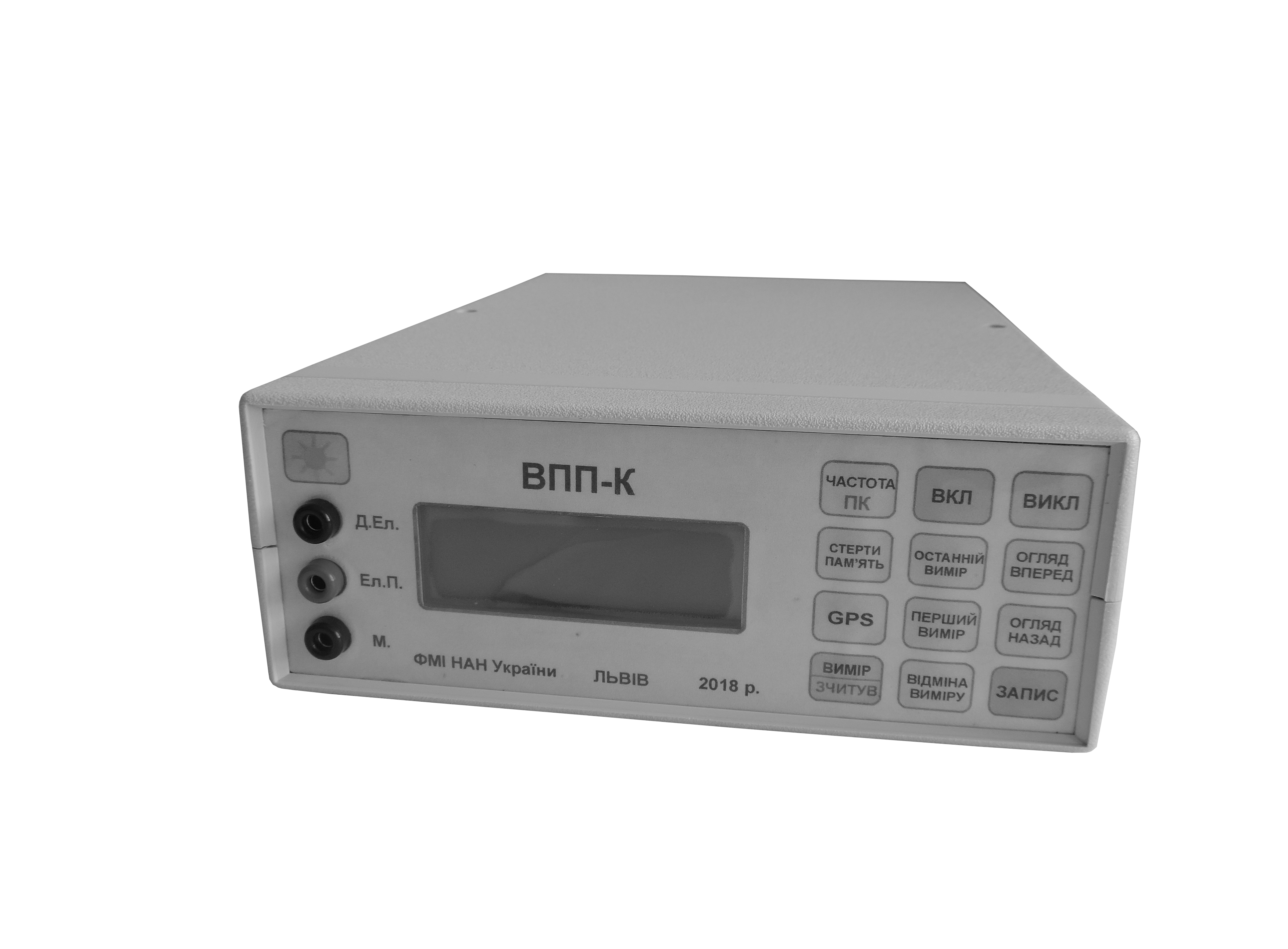

Прилад ВПП-К:

• Діапазон вимірюваних постійних напруг 0,001 … 10 В.;
• Діапазон вимірюваних змінних напруг 0,001 … 1 В.;
• Вхідний опір 10 Ом.;
• Робочі частоти 0, 100, 312,5 Гц.;
• Послаблення завад промислової частоти 45 дБ.;
• Споживана потужність 0,5 ВА.;
• Кількість рядків вимірів, в фіксованих у пам'ять 1000;
• Живлення приладу від акумуляторів 10,7 ± 0,5 В.;
• Температура експлуатації -5 … +30ºС;
• Габарити вимірювально блоку 280*200*75 мм;
• Маса вимірювального блоку (з акумуляторами) 1,5 кг.

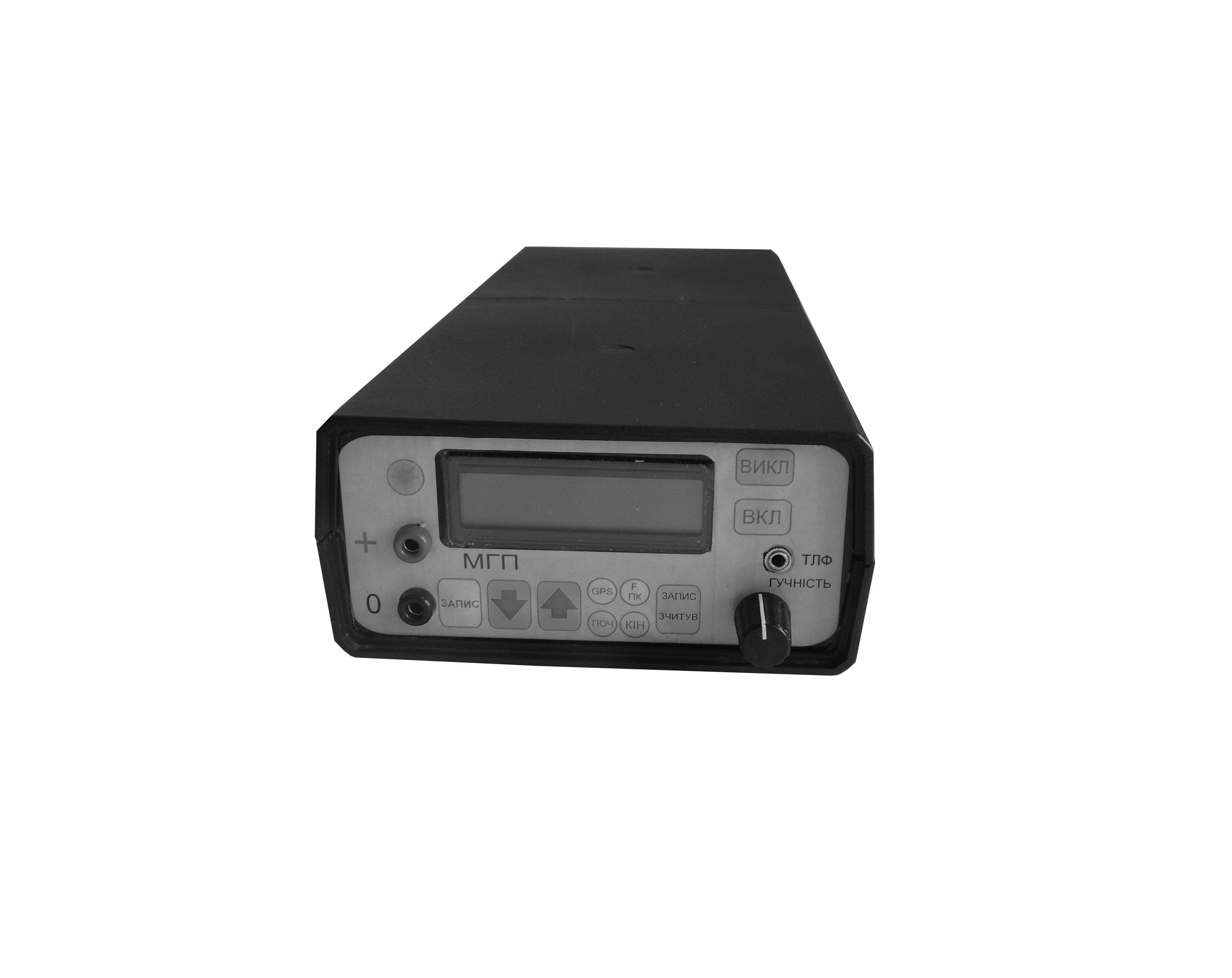

Прилад МГП:

• Мінімальний струм СКЗ для пошуку ПТ. 10 мА.;
• Діапазон вимірюваних напруг 0,01 … 20,0 В.;
• Вхідний опір вольтметра 20 ГОм.;
• Діапазон вимірюваних глибин 0,5 … 8,0 м.;
• Напруга живлення 9В.;
• Струм споживання 6мА.;
• Габарити 370*150*70 мм;
• Маса 0,5 кг.

Переваги:

Портативний ВП-2 компактний, надійний, простий у вимірюванні потенціалів для контролю захисту від корозії підземних металевих споруд. Високотехнологічний прилад ВПП-К одночасно вимірює постійні і змінні напруги та поляризаційний і омічний потенціали за традиційних розміщень електродів та без використання переривачів чи компенсаторів струму для контролю параметрів катодного захисту підземних (підводних) металевих споруд, трубопроводів. Вмонтований модуль GPS і пам’ять суттєво полегшують опрацювання і документування вимірів. Комплексний (3 в 1) прилад МГП забезпечує пошук і визначення місця та вимірювання глибини залягання і потенціалу катодного захисту підземних трубопроводів (ПТ), що необхідно під час регулярних діагностичних обстежень ПТ. Результати з пам’яті переводимо у ПТ і документуємо у таблицях, графіках, на електронних картах. Новизна технічних рішень захищена патентами.

Контактна інформація:

Джала Роман Михайлович

Фізико-механічний інститут ім. Г.В. Карпенка НАН України
