Page 98 - Dys

98

20
0,01 N HCO - +Cl -
3

15
+PO 3-
4 -
, % 10 +O 2 +O +Cl
2

+NO 3 -
5

+CO 2- 2- -
3 +CO +Cl
3
0
0 3 6 9 12
k , см -2
p

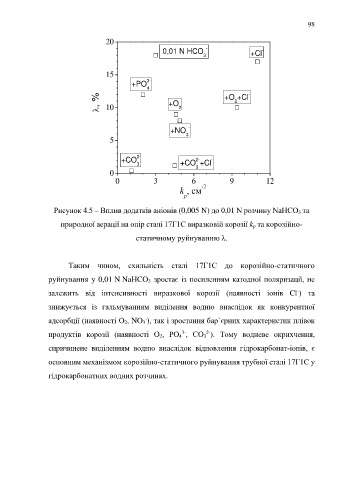

Рисунок 4.5 – Вплив додатків аніонів (0,005 N) до 0,01 N розчину NaHCO 3 та

природної аерації на опір сталі 17Г1С виразковій корозії k p та корозійно-

статичному руйнуванню λ.

Таким чином, схильність сталі 17Г1С до корозійно-статичного

руйнування у 0,01 N NaHCO 3 зростає із посиленням катодної поляризації, не

-
залежить від інтенсивності виразкової корозії (наявності іонів Cl ) та
знижується із гальмуванням виділення водню внаслідок як конкурентної

адсорбції (наявності О 2, NO 3 ), так і зростання бар`єрних характеристик плівок
-
2-
продуктів корозії (наявності О 2, РО 4 , СО 3 ). Тому водневе окрихчення,
3-
спричинене виділенням водню внаслідок відновлення гідрокарбонат-іонів, є

основним механізмом корозійно-статичного руйнування трубної сталі 17Г1С у

гідрокарбонатних водних розчинах.
