20

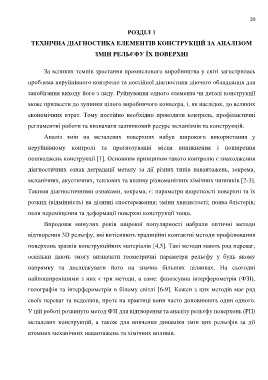

РОЗДІЛ 1

ТЕХНІЧНА ДІАГНОСТИКА ЕЛЕМЕНТІВ КОНСТРУКЦІЙ ЗА АНАЛІЗОМ

ЗМІН РЕЛЬЄФУ ЇХ ПОВЕРХНІ

За великих темпів зростання промислового виробництва у світі загострилась

проблема неруйнівного контролю та постійної діагностики діючого обладнання для

запобігання виходу його з ладу. Руйнування одного елемента чи деталі конструкції

може призвести до зупинки цілого виробничого конвеєра, і, як наслідок, до великих

економічних втрат. Тому постійно необхідно проводити контроль, профілактичні

регламентні роботи та визначати залишковий ресурс механізмів та конструкцій.

Аналіз змін на металевих поверхнях набув широкого використання у

неруйнівному контролі та прогнозуванні місця виникнення і поширення

пошкоджень конструкції [1]. Основним принципом такого контролю є знаходження

діагностичних ознак деградації металу за дії різних типів навантажень, зокрема,

механічних, акустичних, теплових та впливу різноманітних хімічних чинників [2-3].

Такими діагностичними ознаками, зокрема, є: параметри шорсткості поверхні та їх

розкид (відмінність) на ділянці спостереження; зміни хвилястості; поява блістерів;

поля переміщення та деформації поверхні конструкції тощо.

Впродовж минулих років широкої популярності набрали оптичні методи

відтворення 3D рельєфу, які витісняють традиційні контактні методи профілювання

поверхонь зразків конструкційних матеріалів [4,5]. Такі методи мають ряд переваг,

оскільки дають змогу визначати геометричні параметри рельєфу у будь якому

напрямку та досліджувати його на значно більших ділянках. На сьогодні

найпоширенішими з них є три методи, а саме: фазозсувна інтерферометрія (ФЗІ),

голографія та інтерферометрія в білому світлі [6-9]. Кожен з цих методів має ряд

своїх переваг та недоліків, проте на практиці вони часто доповнюють один одного.

У цій роботі розвинуто метод ФЗІ для відтворення та аналізу рельєфу поверхонь (РП)

металевих конструкцій, а також для вивчення динаміки змін цих рельєфів за дії

втомних механічних навантажень та хімічних впливів.
