Page 33 - Microsoft Word - Soviak_PhD_Thesis_Version_fin

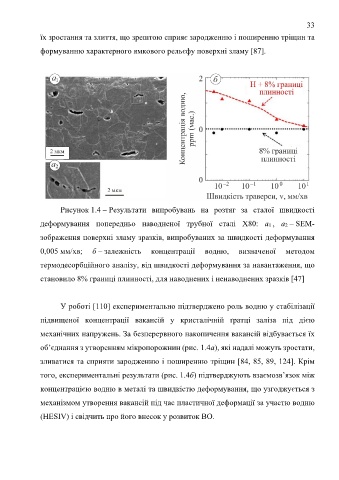

33

їх зростання та злиття, що зрештою сприяє зародженню і поширенню тріщин та

формуванню характерного ямкового рельєфу поверхні зламу [87].

Рисунок 1.4 – Результати випробувань на розтяг за сталої швидкості

деформування попередньо наводненої трубної сталі X80: а1 , а2 – SEM-

зображення поверхні зламу зразків, випробуваних за швидкості деформування

0,005 мм/хв; б – залежність концентрації водню, визначеної методом

термодесорбційного аналізу, від швидкості деформування за навантаження, що

становило 8% границі плинності, для наводнених і ненаводнених зразків [47]

У роботі [110] експериментально підтверджено роль водню у стабілізації

підвищеної концентрації вакансій у кристалічній ґратці заліза під дією

механічних напружень. За безперервного накопичення вакансій відбувається їх

об’єднання з утворенням мікропорожнин (рис. 1.4а), які надалі можуть зростати,

зливатися та сприяти зародженню і поширенню тріщин [84, 85, 89, 124]. Крім

того, експериментальні результати (рис. 1.4б) підтверджують взаємозв’язок між

концентрацією водню в металі та швидкістю деформування, що узгоджується з

механізмом утворення вакансій під час пластичної деформації за участю водню

(HESIV) і свідчить про його внесок у розвиток ВО.
