5.4 Аналітична модель росту внутрішньої півеліптичної тріщини та
визначення залишкової довговічності
Розрахункову модель побудовано для елемента трубопроводу з
внутрішньою півеліптичною тріщиною, що перебуває під дією внутрішнього
тиску p (рис. 5.3). Така постановка задачі відповідає характерному випадку
експлуатаційного пошкодження трубопроводу, коли дефект формується на
внутрішній поверхні труби та розвивається під дією циклічного навантаження у
водневовмісному середовищі.

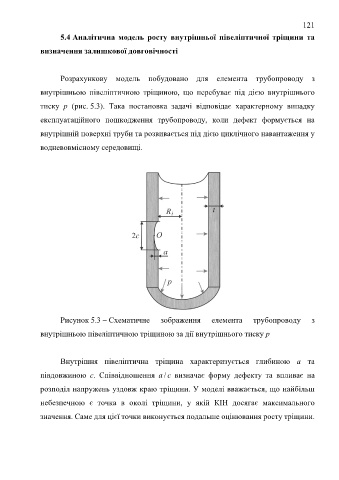

Рисунок 5.3 – Схематичне зображення елемента трубопроводу з
внутрішньою півеліптичною тріщиною за дії внутрішнього тиску p
Внутрішня півеліптична тріщина характеризується глибиною a та
півдовжиною c. Співвідношення a / c визначає форму дефекту та впливає на
розподіл напружень уздовж краю тріщини. У моделі вважається, що найбільш
небезпечною є точка в околі тріщини, у якій КІН досягає максимального
значення. Саме для цієї точки виконується подальше оцінювання росту тріщини.
