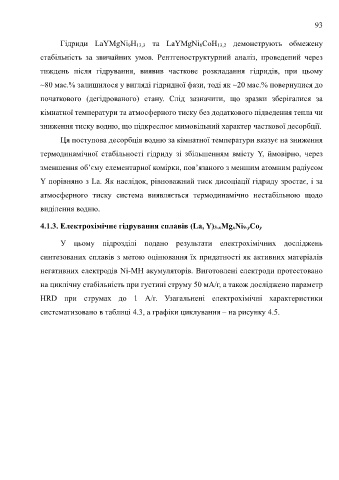

Page 97 - Thesis_Oprysk_Volodymyr

93

Гідриди LaYMgNi 9H 13,3 та LaYMgNi 8CoH 13,2 демонструють обмежену

стабільність за звичайних умов. Рентгеноструктурний аналіз, проведений через

тиждень після гідрування, виявив часткове розкладання гідридів, при цьому

~80 мас.% залишилося у вигляді гідридної фази, тоді як ~20 мас.% повернулися до

початкового (дегідрованого) стану. Слід зазначити, що зразки зберігалися за

кімнатної температури та атмосферного тиску без додаткового підведення тепла чи

зниження тиску водню, що підкреслює мимовільний характер часткової десорбції.

Ця поступова десорбція водню за кімнатної температури вказує на зниження

термодинамічної стабільності гідриду зі збільшенням вмісту Y, ймовірно, через

зменшення об’єму елементарної комірки, пов’язаного з меншим атомним радіусом

Y порівняно з La. Як наслідок, рівноважний тиск дисоціації гідриду зростає, і за

атмосферного тиску система виявляється термодинамічно нестабільною щодо

виділення водню.

4.1.3. Електрохімічне гідрування сплавів (La, Y)3-xMgxNi9-yCoy

У цьому підрозділі подано результати електрохімічних досліджень

синтезованих сплавів з метою оцінювання їх придатності як активних матеріалів

негативних електродів Ni-MH акумуляторів. Виготовлені електроди протестовано

на циклічну стабільність при густині струму 50 мА/г, а також досліджено параметр

HRD при струмах до 1 А/г. Узагальнені електрохімічні характеристики

систематизовано в таблиці 4.3, а графіки циклування – на рисунку 4.5.
