Page 96 - Thesis_Oprysk_Volodymyr
P. 96
92
ніж 10 бар для зразків без Y або ж з низьким вмістом Y. Тривалий інкубаційний
період, що триває приблизно 20-30 хвилин, свідчить про те, що багаті на Y
поверхневі оксиди створюють суттєвий бар’єр для дисоціації та проникнення
водню. Незважаючи на повільнішу кінетику, ці сплави досягають ємності понад
13 ат.H/ф.о.
Для наступних гідридів: La 2MgNi 8CoH 14,3, La 2MgNi 7Co 2H 14,4,
La 1,5Y 0,5MgNi 9H 12,7, La 1,5Y 0,5MgNi 8CoH 12,9, La 1,5Y 0,5MgNi 7Co 2H 13,4,
La 1,5Y 0,5MgNi 6Co 3H 13,7 було досліджено кристалічні структури методом Х-
променевої порошкової дифракції. Дані дифракційні дослідження були проведені з
метою встановлення впливу гідрування на структурні параметри вихідних ІМС та
визначення можливих структурних перетворень у процесі поглинання водню. Як
зазначалося раніше, гідриди зберегли свою початкову структуру. Статистичну
суміш компонентів на кристалографічних позиціях уточнено методом Рітвельда, і
було підтверджено, що розподіл атомів добре узгоджується з їх очікуваним
номінальним складом. Уточнені дифрактограми для вибраних гідридів
представлені на рисунку 4.4.

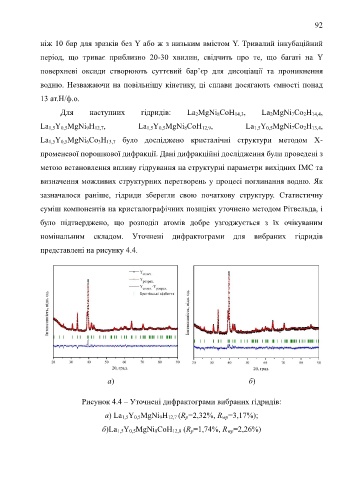

а) б)
Рисунок 4.4 – Уточнені дифрактограми вибраних гідридів:
а) La 1,5Y 0,5MgNi 9H 12,7 (R p=2,32%, R wp=3,17%);
б)La 1,5Y 0,5MgNi 8CoH 12,8 (R p=1,74%, R wp=2,26%)
