Page 4 - Thesis_Oprysk_Volodymyr

4

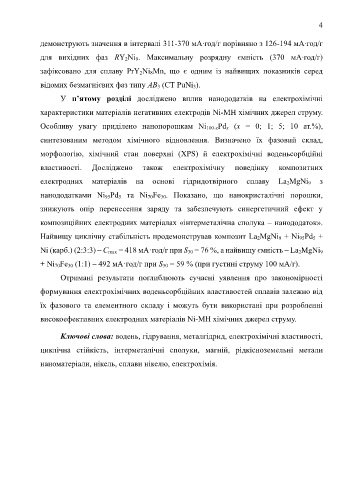

демонструють значення в інтервалі 311-370 мА∙год/г порівняно з 126-194 мА∙год/г

для вихідних фаз RY 2Ni 9. Максимальну розрядну ємність (370 мА∙год/г)

зафіксовано для сплаву PrY 2Ni 8Mn, що є одним із найвищих показників серед

відомих безмагнієвих фаз типу AB 3 (СТ PuNi 3).

У п’ятому розділі досліджено вплив нанододатків на електрохімічні

характеристики матеріалів негативних електродів Ni-MH хімічних джерел струму.

Особливу увагу приділено нанопорошкам Ni 100-xPd x (x = 0; 1; 5; 10 ат.%),

синтезованим методом хімічного відновлення. Визначено їх фазовий склад,

морфологію, хімічний стан поверхні (XPS) й електрохімічні воденьсорбційні

властивості. Досліджено також електрохімічну поведінку композитних

електродних матеріалів на основі гідридотвірного сплаву La 2MgNi 9 з

нанододатками Ni 95Pd 5 та Ni 70Fe 30. Показано, що нанокристалічні порошки,

знижують опір перенесення заряду та забезпечують синергетичний ефект у

композиційних електродних матеріалах «інтерметалічна сполука – нанододаток».

Найвищу циклічну стабільність продемонстрував композит La 2MgNi 9 + Ni 95Pd 5 +

Ni (карб.) (2:3:3) – C max = 418 мА·год/г при S 30 = 76 %, а найвищу ємність – La 2MgNi 9

+ Ni 70Fe 30 (1:1) – 492 мА·год/г при S 30 = 59 % (при густині струму 100 мА/г).

Отримані результати поглиблюють сучасні уявлення про закономірності

формування електрохімічних воденьсорбційних властивостей сплавів залежно від

їх фазового та елементного складу і можуть бути використані при розробленні

високоефективних електродних матеріалів Ni-MH хімічних джерел струму.

Ключові слова: водень, гідрування, металгідрид, електрохімічні властивості,

циклічна стійкість, інтерметалічні сполуки, магній, рідкісноземельні метали

наноматеріали, нікель, сплави нікелю, електрохімія.
