Page 3 - Thesis_Oprysk_Volodymyr
P. 3

3

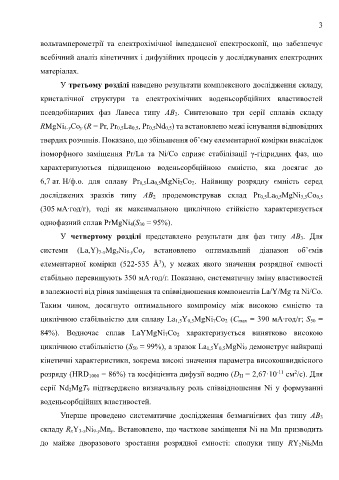

               вольтамперометрії  та  електрохімічної  імпедансної  спектроскопії,  що  забезпечує


               всебічний аналіз кінетичних і дифузійних процесів у досліджуваних електродних

               матеріалах.

                      У третьому розділі наведено результати комплексного дослідження складу,

               кристалічної  структури  та  електрохімічних  воденьсорбційних  властивостей

               псевдобінарних  фаз  Лавеса  типу  AB 2.  Синтезовано  три  серії  сплавів  складу

               RMgNi 4-yCo y (R = Pr, Pr 0,5La 0,5, Pr 0,5Nd 0,5) та встановлено межі існування відповідних

               твердих розчинів. Показано, що збільшення об’єму елементарної комірки внаслідок

               ізоморфного  заміщення  Pr/La  та  Ni/Co  сприяє  стабілізації  γ-гідридних  фаз,  що

               характеризуються  підвищеною  воденьсорбційною  ємністю,  яка  досягає  до

               6,7 ат. H/ф.о.  для  сплаву  Pr 0,5La 0,5MgNi 2Co 2.  Найвищу  розрядну  ємність  серед

               досліджених  зразків  типу  AB 2  продемонстрував  склад  Pr 0,5La 0,5MgNi 3,5Co 0,5

               (305 мА∙год/г),  тоді  як  максимальною  циклічною  стійкістю  характеризується

               однофазний сплав PrMgNi 4(S 30 = 95%).

                      У  четвертому  розділі  представлено  результати  для  фаз  типу  AB 3.  Для

               системи  (La,Y) 3-xMg xNi 9-yCo y  встановлено  оптимальний  діапазон  об’ємів

                                                         3
               елементарної  комірки  (522-535  Å ),  у  межах  якого  значення  розрядної  ємності
               стабільно перевищують 350 мА∙год/г. Показано, систематичну зміну властивостей

               в залежності від рівня заміщення та співвідношення компонентів La/Y/Mg та Ni/Co.

               Таким  чином,  досягнуто  оптимального  компромісу  між  високою  ємністю  та

               циклічною стабільністю для сплаву La 1,5Y 0,5MgNi 7Co 2 (C max = 390 мА∙год/г; S 50 =

               84%).  Водночас  сплав  LaYMgNi 7Co 2  характеризується  винятково  високою

               циклічною стабільністю (S 50 = 99%), а зразок La 1,5Y 0,5MgNi 9 демонструє найкращі

               кінетичні характеристики, зокрема високі значення параметра високошвидкісного

                                                                                                  -11
                                                                                                        2
               розряду (HRD 1000 = 86%) та коефіцієнта дифузії водню (D Н = 2,67·10  см /с). Для
               серії  Nd 2MgT 9  підтверджено  визначальну  роль  співвідношення  Ni  у  формуванні

               воденьсорбційних властивостей.


                      Уперше  проведено  систематичне  дослідження  безмагнієвих  фаз  типу  AB 3
               складу R xY 3-xNi 9-yMn y. Встановлено, що часткове заміщення Ni на Mn призводить

               до  майже  дворазового  зростання  розрядної  ємності:  сполуки  типу  RY 2Ni 8Mn
   1   2   3   4   5   6   7   8
