Page 196 - DISS_NYRKOVA

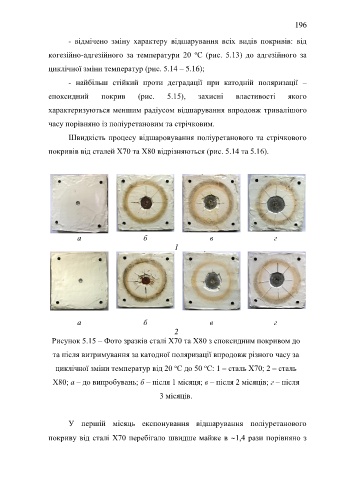

196

- відмічено зміну характеру відшарування всіх видів покривів: від

о
когезійно-адгезійного за температури 20 С (рис. 5.13) до адгезійного за
циклічної зміни температур (рис. 5.14 – 5.16);

- найбільш стійкий проти деградації при катодній поляризації –

епоксидний покрив (рис. 5.15), захисні властивості якого

характеризуються меншим радіусом відшарування впродовж тривалішого

часу порівняно із поліуретановим та стрічковим.

Швидкість процесу відшаровування поліуретанового та стрічкового

покривів від сталей Х70 та Х80 відрізняються (рис. 5.14 та 5.16).

а б в г
1

а б в г
2
Рисунок 5.15 – Фото зразків сталі Х70 та Х80 з епоксидним покривом до

та після витримування за катодної поляризації впродовж різного часу за

циклічної зміни температур від 20 С до 50 С: 1 – сталь Х70; 2 – сталь
о
о
Х80; а – до випробувань; б – після 1 місяця; в – після 2 місяців; г – після

3 місяців.

У першій місяць експонування відшарування поліуретанового

покриву від сталі Х70 перебігало швидше майже в 1,4 рази порівняно з
