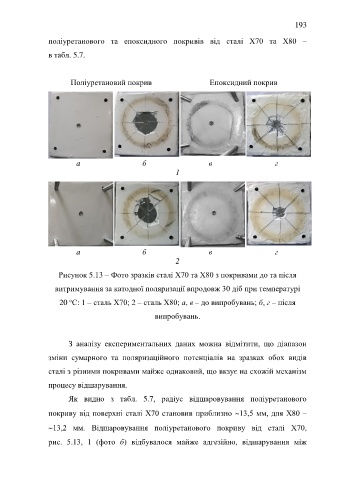

Page 193 - DISS_NYRKOVA

193

поліуретанового та епоксидного покривів від сталі Х70 та Х80 –

в табл. 5.7.

Поліуретановий покрив Епоксидний покрив

а б в г
1

а б в г
2

Рисунок 5.13 – Фото зразків сталі Х70 та Х80 з покривами до та після

витримування за катодної поляризації впродовж 30 діб при температурі

о
20 С: 1 – сталь Х70; 2 – сталь Х80; а, в – до випробувань; б, г – після
випробувань.

З аналізу експериментальних даних можна відмітити, що діапазон

зміни сумарного та поляризаційного потенціалів на зразках обох видів

сталі з різними покривами майже однаковий, що вкзує на схожій механізм

процесу відшарування.

Як видно з табл. 5.7, радіус відшаровування поліуретанового

покриву від поверхні сталі Х70 становив приблизно 13,5 мм, для Х80 –

13,2 мм. Відшаровування поліуретанового покриву від сталі Х70,

рис. 5.13, 1 (фото б) відбувалося майже адгезійно, відшарування між
