Page 101 - DISS_NYRKOVA

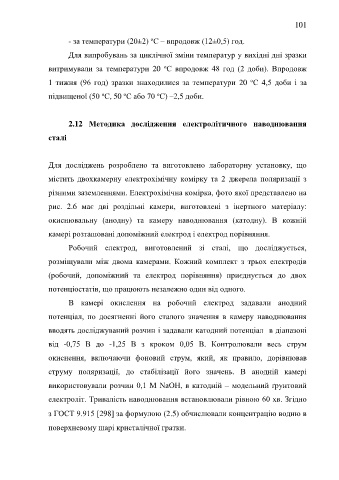

101

о
- за температури (20±2) С – впродовж (12±0,5) год.
Для випробувань за циклічної зміни температур у вихідні дні зразки

о
витримували за температури 20 С впродовж 48 год (2 доби). Впродовж
о
1 тижня (96 год) зразки знаходилися за температури 20 С 4,5 доби і за
о
о
о
підвищеної (50 С, 50 С або 70 С) –2,5 доби.

2.12 Методика дослідження електролітичного наводнювання

сталі

Для досліджень розроблено та виготовлено лабораторну установку, що

містить двохкамерну електрохімічну комірку та 2 джерела поляризації з

різними заземленнями. Електрохімічна комірка, фото якої представлено на

рис. 2.6 має дві роздільні камери, виготовлені з інертного матеріалу:

окиснювальну (анодну) та камеру наводнювання (катодну). В кожній

камері розташовані допоміжний електрод і електрод порівняння.

Робочий електрод, виготовлений зі сталі, що досліджується,

розміщували між двома камерами. Кожний комплект з трьох електродів

(робочий, допоміжний та електрод порівняння) приєднується до двох

потенціостатів, що працюють незалежно один від одного.

В камері окислення на робочий електрод задавали анодний

потенціал, по досягненні його сталого значення в камеру наводнювання

вводять досліджуваний розчин і задавали катодний потенціал в діапазоні

від -0,75 В до -1,25 В з кроком 0,05 В. Контролювали весь струм

окиснення, включаючи фоновий струм, який, як правило, дорівнював
струму поляризації, до стабілізації його значень. В анодній камері

використовували розчин 0,1 М NaOH, в катодній – модельний ґрунтовий
електроліт. Тривалість наводнювання встановлювали рівною 60 хв. Згідно

з ГОСТ 9.915 298 за формулою (2.5) обчислювали концентрацію водню в

поверхневому шарі кристалічної гратки.
