Page 30 - Korniy_dyser

30

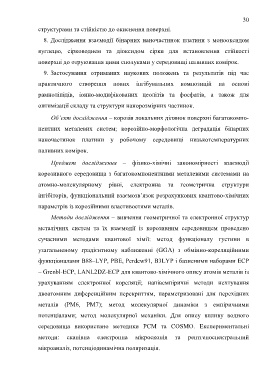

структурами та стійкістю до окиснення поверхні.
8. Дослідження взаємодії бінарних наночастинок платини з монооксидом

вуглецю, сірководнем та діоксидом сірки для встановлення стійкості
поверхні до отруювання цими сполуками у середовищі паливних комірок.

9. Застосування отриманих наукових положень та результатів під час
практичного створення нових інгібувальних композицій на основі

рамноліпідів, іонно-модифікованих цеолітів та фосфатів, а також для

оптимізації складу та структури нанорозмірних частинок.

Об’єкт дослідження – корозія локальних ділянок поверхні багатокомпо-

нентних металевих систем; корозійно-морфологічна деградація бінарних

наночастинок платини у робочому середовищі низькотемпературних

паливних комірок.

Предмет дослідження – фізико-хімічні закономірності взаємодії

корозивного середовища з багатокомпонентними металевими системами на

атомно-молекулярному рівні, електронна та геометрична структури

інгібіторів, функціональний взаємозв’язок розрахункових квантово-хімічних
параметрів із корозійними властивостями металів.

Методи дослідження – вивчення геометричної та електронної структур
металічних систем та їх взаємодії із корозивним середовищем проведено

сучасними методами квантової хімії: метод функціоналу густини в

узагальненому градієнтному наближенні (GGA) з обмінно-кореляційними

функціоналами В88–LYP, PBE, Perdew91, B3LYP і базисними наборами ECP

– Grenbl-ECP, LANL2DZ-ECP для квантово-хімічного опису атомів металів із

урахуванням електронної кореляції; напівемпіричні методи нехтування

двоатомним диференційним перекриттям, параметризовані для перехідних

металів (PM6, PM7); метод молекулярної динаміки з емпіричними

потенціалами; метод молекулярної механіки. Для опису впливу водного

середовища використано методики PCM та COSMO. Експериментальні

методи: сканівна електронна мікроскопія та рентгеноспектральний

мікроаналіз, потенціодинамічна поляризація.
