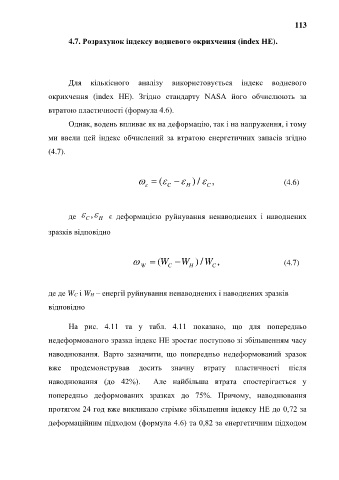

4.7. Розрахунок індексу водневого окрихчення (index НЕ).

Для кількісного аналізу використовується індекс водневого

окрихчення (index HE). Згідно стандарту NASA його обчислюють за

втратою пластичності (формула 4.6).

Однак, водень впливає як на деформацію, так і на напруження, і тому

ми ввели цей індекс обчислений за втратою енергетичних запасів згідно

(4.7).

 =  ( − C  H ) / , (4.6)
C

де  C ,  H є деформацією руйнування ненаводнених і наводнених

зразків відповідно

,
 W = (W − C W H ) /W C (4.7)

де де WС і WH – енергії руйнування ненаводнених і наводнених зразків

відповідно

На рис. 4.11 та у табл. 4.11 показано, що для попередньо

недеформованого зразка індекс HE зростає поступово зі збільшенням часу

наводнювання. Варто зазначити, що попередньо недеформований зразок

вже продемонстрував досить значну втрату пластичності після

наводнювання (до 42%). Але найбільша втрата спостерігається у

попередньо деформованих зразках до 75%. Причому, наводнювання

протягом 24 год вже викликало стрімке збільшення індексу HE до 0,72 за

деформаційним підходом (формула 4.6) та 0,82 за енергетичним підходом
