Page 110 - dysertaciyahrynenko

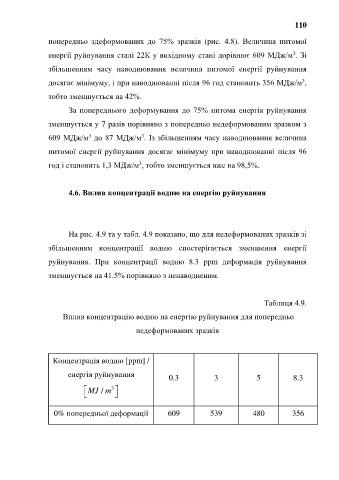

110

попередньо здеформованих до 75% зразків (рис. 4.8). Величина питомої

3
енергії руйнування сталі 22К у вихідному стані дорівнює 609 МДж/м . Зі
збільшенням часу наводнювання величина питомої енергії руйнування

3
досягає мінімуму, і при наводнюванні після 96 год становить 356 МДж/м ,
тобто зменшується на 42%.

За попереднього деформування до 75% питома енергія руйнування

зменшується у 7 разів порівняно з попередньо недеформованим зразком з

3
3
609 МДж/м до 87 МДж/м . Із збільшенням часу наводнювання величина
питомої енергії руйнування досягає мінімуму при наводнюванні після 96

3
год і становить 1,3 МДж/м , тобто зменшується вже на 98,5%.

4.6. Вплив концентрації водню на енергію руйнування

На рис. 4.9 та у табл. 4.9 показано, що для недеформованих зразків зі

збільшенням концентрації водню спостерігається зменшення енергії

руйнування. При концентрації водню 8.3 ppm деформація руйнування

зменшується на 41.5% порівняно з ненаводненим.

Таблиця 4.9.

Вплив концентрацію водню на енергію руйнування для попередньо

недеформованих зразків

Концентрація водню [ppm] /

енергія руйнування 0.3 3 5 8.3

  MJ / m  3 

0% попередньої деформації 609 539 480 356
