Page 19 - дисертація головей3-converted

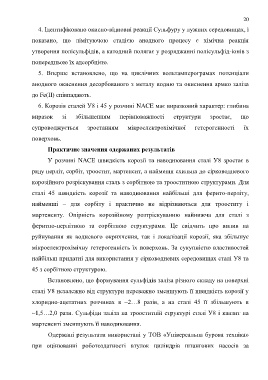

20

4. Ідентифіковано окисно-відновні реакції Сульфуру у лужних середовищах, і

показано, що лімітуючою стадією анодного процесу є хімічна реакція

утворення полісульфідів, а катодний полягає у розряджанні полісульфід-іонів з

попередньою їх адсорбцією.

5. Вперше встановлено, що на циклічних вольтамперограмах потенціали

анодного окиснення десорбованого з металу водню та окиснення армко заліза

до Fe(ІІ) співпадають.

6. Корозія сталей У8 і 45 у розчині NACE має виразковий характер: глибина

виразок зі збільшенням нерівноважності структури зростає, що

супроводжується зростанням мікроелектрохімічної гетерогенності їх

поверхонь.

Практичне значення одержаних результатів

У розчині NACE швидкість корозії та наводнювання сталі У8 зростає в

ряду перліт, сорбіт, троостит, мартенсит, а найменш схильна до сірководневого

корозійного розріскування сталь з сорбітною та трооститною структурами. Для

сталі 45 швидкість корозії та наводнювання найбільші для ферито-перліту,

найменші – для сорбіту і практично не відрізняються для трооститу і
мартенситу. Опірність корозійному розтріскуванню найнижча для сталі з

феритно-перлітною та сорбітною структурами. Це свідчить про вплив на
руйнування як водневого окрихчення, так і локалізації корозії, яка збільшує

мікроелектрохімічну гетерогенність їх поверхонь. За сукупністю властивостей
найбільш придатні для використання у сірководневих середовищах сталі У8 та

45 з сорбітною структурою.

Встановлено, що формування сульфідів заліза різного складу на поверхні

сталі У8 незалежно від структури переважно зменшують її швидкість корозії у

хлоридно-ацетатних розчинах в ~2…8 разів, а на сталі 45 її збільшують в

~1,5…2,0 рази. Сульфіди заліза на трооститній структурі сталі У8 і канзит на

мартенситі зменшують її наводнювання.

Одержані результати використані у ТОВ «Універсальна бурова техніка»

при оцінюванні роботоздатності втулок циліндрів штангових насосів за
