97

містить ті ж фази,(крім фазNd 1,1Fe 4B 4 та (Zr,Nd)Fe 2) що і виливок:

феромагнетну фазу Nd 2(Fe ,Zr) 14B, фазу, багату на неодим, фазу потрійної

системи Nd-Fe-Zr, в якій цирконій складає третину її вмісту (рис. 3.26 б,
табл. 3.11). Крім того, виявлено рівномірно розташовані пори розміром від

0,3 до 1,0 мкм (рис. 3.26 в). Після травлення виявлено високодисперсну

мікроструктуру феромагнітної фази Nd 2(Fe ,Zr) 14B з розміром зерен 115-

315 нм (рис. 3.26 г).

а б

г
в

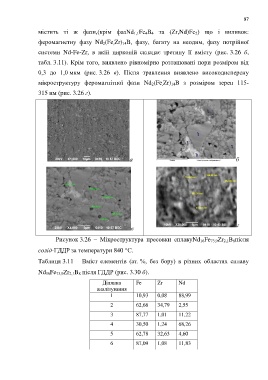

Рисунок 3.26 – Мікроструктура пресовки сплавуNd 16Fe 73,9Zr 2,1B 8після

солід-ГДДР за температури 840 °С.

Таблиця 3.11 – Вміст елементів (ат. %, без бору) в різних областях сплаву

Nd 16Fe 73,9Zr 2,1B 8 після ГДДР (рис. 3.30 б).

Ділянка Fe Zr Nd
аналізування
1 10,93 0,08 88,99

2 62,66 34,79 2,55
3 87,77 1,01 11,22

4 30,50 1,24 68,26

5 62,78 32,63 4,60
6 87,09 1,08 11,83
