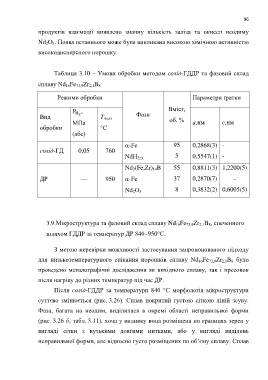

Page 96 - Дисертація_Борух

96

продуктів взаємодії виявлено значну кількість заліза та окисел неодиму

Nd 2O 3. Поява останнього може бути викликана високою хімічною активністю

високодисперсного порошку.

Таблиця 3.10 – Умови обробки методом солід-ГДДР та фазовий склад

сплаву Nd 16Fe 73,9Zr 2,1B 8

Режими обробки Параметри ґратки

P , Вміст,
H
Вид 2 T max, Фази
МПа об. % а,нм с,нм
обробки °С
(абс)

-Fe 95 0,2868(3) -
солід-ГД 0,05 760
NdH 2±x 5 0,5547(1) -
Nd 2(Fe,Zr) 14B 55 0,8811(3) 1,2200(5)

ДР — 950 -Fe 37 0,2870(7) –

Nd 2О 3 8 0,3832(2) 0,6005(5)

3.9.Мікроструктура та фазовий склад сплаву Nd 16Fe 73,9Zr 2,1B 8, спеченного

шляхом ГДДР за температур ДР 840950С.

З метою перевірки можливості застосування запропонованого підходу

для низькотемпературного спікання порошків сплаву Nd 16Fe 73,9Zr 2,1B 8 було

проведено металографічні дослідження як вихідного сплаву, так і пресовок
після нагріву до різних температур під час ДР.

Після солід-ГДДР за температури 840 °С морфологія мікроструктури

суттєво змінюється (рис. 3.26). Сплав покритий густою сіткою ліній зсуву.

Фаза, багата на неодим, виділилася в окремі області неправильної форми

(рис. 3.26 б, табл. 3.11), хоча у виливку вона розміщена по границях зерен у

вигляді сітки з вузькими довгими нитками, або у вигляді виділень

неправильної форми, але відносно густо розміщених по об’єму сплаву. Сплав
