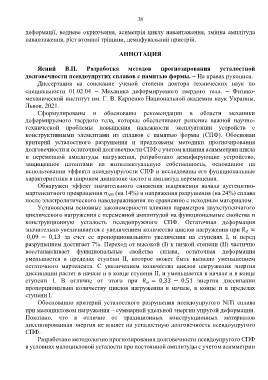

Page 40 - Міністерство освіти і науки України

38

деформації, водневе окрихчення, асиметрія циклу навантаження, змінна амплітуда
навантаження, ріст втомної тріщини, демпфувальний пристрій.

АННОТАЦИЯ

Ясний В.П. Разработка методов прогнозирования усталостной
долговечности псевдоупругих сплавов с памятью формы.  На правах рукописи.
Диссертация на соискание ученой степени доктора технических наук по
специальности 01.02.04  Механика деформируемого твердого тела.  Физико-
механический институт им. Г. В. Карпенко Национальной академии наук Украины,
Львов, 2021.
Сформулированы и обоснованы рекомендации в области механики
деформируемого твердого тела, которые обеспечивают решение важной научно-
технической проблемы повышения надежности эксплуатации устройств с
конструктивными элементами из сплавов с памятью формы (СПФ). Обоснован
критерий усталостного разрушения и предложены методики прогнозирования
долговечности и остаточной долговечности СПФ с учетом влияния асимметрии цикла
и переменной амплитуды нагружения, разработано демпфирующие устройство,
защищенное патентами на интеллектуальную собственность, основанное на
использовании эффекта псевдоупругости СПФ и исследованы его функциональные
характеристики в широком диапазоне частот и амплитуд перемещения.
Обнаружен эффект значительного снижения напряжения начала аустенитно-
мартенситного превращения σ AM (на 14%) и напряжения разрушения (на 24%) сплава
после электролитического наводораживания по сравнению с исходным материалом.
Установлены основные закономерности влияния параметров двухступенчатого
циклического нагружения с переменной амплитудой на функциональные свойства и
конструкционную усталость псевдопружного СПФ. Остаточная деформация

значительно увеличивается с увеличением количества циклов нагружения при =

0,09 − 0,13 за счет ее пропорционального увеличения на ступенях I, и перед
разрушением достигает 7%. Переход от высокой (I) к низкой степени (II) частично
восстанавливает функциональные свойства сплава, остаточная деформация
уменьшается в пределах ступени II, которое может быть вызвано уменьшением
остаточного мартенсита. С увеличением количества циклов нагружения энергия
диссипации растет в начале и в конце ступени II, и уменьшается в начале и в конце
ступени I. В отличие от этого при = 0,33 − 0,51 энергия диссипации

пропорциональна количеству циклов нагружения в начале, в конце и в пределах
ступени I.
Обоснованно критерий усталостного разрушения псевдоупругого NiTi сплава
при малоцикловом нагружения  суммарной удельной энергии упругой деформации.
Показано, что в отличие от традиционных конструкционных материалов
диссипированная энергия не влияет на усталостную долговечность псевдоупругого
СПФ.
Разработано методологию прогнозирования долговечности псевдоупругого СПФ
в условиях малоцикловой усталости при постоянной амплитуды с учетом асимметрии
