Page 34 - Міністерство освіти і науки України

32

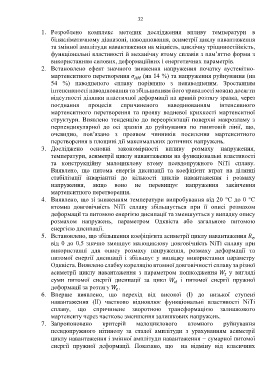

1. Розроблено комплекс методик дослідження впливу температури в
білякліматичному діапазоні, наводнювання, асиметрії циклу навантаження
та змінної амплітуди навантаження на міцність, циклічну тріщиностійкість,
функціональні властивості й механічну втому сплавів з пам’яттю форми з
використанням силових, деформаційних і енергетичних параметрів.
2. Встановлено ефект значного зниження напруження початку аустенітно-
мартенситного перетворення (на 14 %) та напруження руйнування (на
54 %) наводненого сплаву порівняно з ненаводненим. Зростанням
інтенсивності наводнювання та збільшенням його тривалості можна досягти
відсутності ділянки пластичної деформації на кривій розтягу зразка, через
поєднання процесів спричиненого наводнюванням інтенсивного
мартенситного перетворення та прояву водневої крихкості мартенситної
структури. Виявлено тенденцію до переорієнтації поверхні макрозламу з
перпендикулярної до осі зразків до руйнування по гвинтовій лінії, що,
очевидно, пов’язано з проявом чинників посилення мартенситного
перетворення в площині дії максимальних дотичних напружень.
3. Досліджено основні закономірності впливу розмаху напруження,
температури, асиметрії циклу навантаження на функціональні властивості
та конструкційну малоциклову втому псевдопружного NiTi сплаву.
Виявлено, що питома енергія дисипації та коефіцієнт втрат на ділянці
стабілізації інваріантні до кількості циклів навантаження і розмаху
напруження, якщо воно не перевищує напруження закінчення
мартенситного перетворення.
4. Виявлено, що зі зниженням температури випробування від 20 °С до 0 °С
втомна довговічність NiTi сплаву збільшується при її описі розмахом
деформації та питомою енергією дисипації та зменшується у випадку опису
розмахом напружень, параметром Одквіста або загальною питомою
енергією дисипації.
5. Встановлено, що збільшення коефіцієнта асиметрії циклу навантаження
σ
від 0 до 0,5 значно зменшує малоциклову довговічність NiTi сплаву при
використанні для опису розмаху напруження, розмаху деформації та
питомої енергії дисипації і збільшує у випадку використання параметру
Одквіста. Виявлено слабку кореляцію втомної довговічності сплаву за різної
асиметрії циклу навантаження з параметром пошкодження у вигляді

суми питомої енергії дисипації за цикл і питомої енергії пружної

деформації за розтягу .

6. Вперше виявлено, що перехід від високої (І) до низької ступені
навантаження (ІІ) частково відновлює функціональні властивості NiTi
сплаву, що спричинене зворотною трансформацією залишкового
мартенситу через часткове зменшення залишкових напружень.
7. Запропоновано критерій малоциклового втомного руйнування
псевдопружного нітинолу за сталої амплітуди з урахуванням асиметрії
циклу навантаження і змінної амплітуди навантаження  сумарної питомої
енергії пружної деформації. Показано, що на відміну від класичних
