Page 19 - НАЦІОНАЛЬНА АКАДЕМІЯ НАУК УКРАЇНИ
P. 19
17

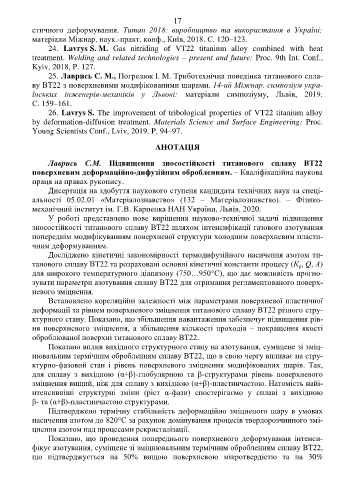

стичного деформування. Титан 2018: виробництво та використання в Україні:
матеріали Міжнар. наук.-практ. конф., Київ, 2018. С. 120–123.
24. Lavrys S. M. Gas nitriding of VT22 titanium alloy combined with heat
treatment. Welding and related technologies – present and future: Proc. 9th Int. Conf.,
Kyiv, 2018, P. 127.
25. Лаврись С. М., Погрелюк І. М. Триботехнічна поведінка титанового спла-
ву ВТ22 з поверхневими модифікованими шарами. 14-ий Міжнар. симпозіум укра-
їнських інженерів-механіків у Львові: матеріали симпозіуму, Львів, 2019.
С. 159–161.
26. Lavrys S. The improvement of tribological properties of VT22 titanium alloy
by deformation-diffusion treatment. Materials Science and Surface Engineering: Proc.
Young Scientists Conf., Lviv, 2019. P. 94–97.
АНОТАЦІЯ
Лаврись С.М. Підвищення зносостійкості титанового сплаву ВТ22
поверхневим деформаційно-дифузійним обробленням. – Кваліфікаційна наукова
праця на правах рукопису.
Дисертація на здобуття наукового ступеня кандидата технічних наук за спеці-
альності 05.02.01 «Матеріалознавство» (132 – Матеріалознавство). – Фізико-
механічний інститут ім. Г.В. Карпенка НАН України, Львів, 2020.
У роботі представлено нове вирішення науково-технічної задачі підвищення
зносостійкості титанового сплаву ВТ22 шляхом інтенсифікації газового азотування
попереднім модифікуванням поверхневої структури холодним поверхневим пласти-
чним деформуванням.
Досліджено кінетичні закономірності термодифузійного насичення азотом ти-
танового сплаву ВТ22 та розраховані основні кінетичні константи процесу (К , Q, А)
ρ
для широкого температурного діапазону (750…950°С), що дає можливість прогно-
зувати параметри азотування сплаву ВТ22 для отримання регламентованого поверх-
невого зміцнення.
Встановлено кореляційні залежності між параметрами поверхневої пластичної
деформації та рівнем поверхневого зміцнення титанового сплаву ВТ22 різного стру-
ктурного стану. Показано, що збільшення навантаження забезпечує підвищення рів-
ня поверхневого зміцнення, а збільшення кількості проходів – покращення якості
оброблюваної поверхні титанового сплаву ВТ22.
Показано вплив вихідного структурного стану на азотування, суміщене зі зміц-
нювальним термічним обробленням сплаву ВТ22, що в свою чергу впливає на стру-
ктурно-фазовий стан і рівень поверхневого зміцнення модифікованих шарів. Так,
для сплаву з вихідною (α+β)-глобулярною та β-структурами рівень поверхневого
зміцнення вищий, ніж для сплаву з вихідною (α+β)-пластинчастою. Натомість найі-
нтенсивніші структурні зміни (ріст α-фази) спостерігаємо у сплаві з вихідною
β- та (α+β)-пластинчастою структурами.
Підтверджено термічну стабільність деформаційно зміцненого шару в умовах
насичення азотом до 820°С за рахунок домінування процесів твердорозчинного змі-
цнення азотом над процесами рекристалізації.
Показано, що проведення попереднього поверхневого деформування інтенси-
фікує азотування, суміщене зі зміцнювальним термічним обробленням сплаву ВТ22,
що підтверджується на 50% вищою поверхневою мікротвердістю та на 30%
