Page 8 - Марков А
P. 8

6

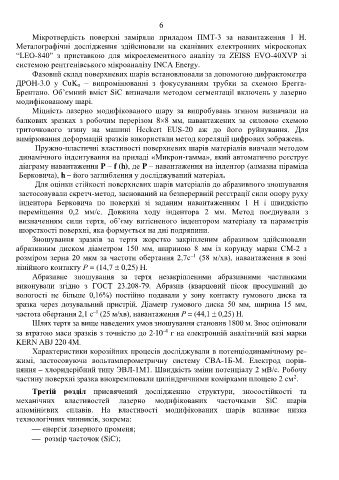

            Мікротвердість  поверхні  заміряли  приладом  ПМТ-3  за  навантаження  1  Н.
       Металографічні  дослідження  здійснювали  на  сканівних  електронних  мікроскопах
       “LEO-840”  з  приставкою  для  мікроелементного  аналізу  та  ZEISS  EVO-40XVP  зі
       системою рентгенівського мікроаналізу INCA Energy.
            Фазовий склад поверхневих шарів встановлювали за допомогою дифрактометра
       ДРОН-3.0  у  CuK α  –  випромінюванні  з  фокусуванням  трубки  за  схемою  Брегга-
       Брентано. Об’ємний вміст SiC визначали методом сегментації включень у лазерно
       модифікованому шарі.
            Міцність  лазерно  модифікованого  шару  за  випробувань  згином  визначали  на
       балкових  зразках  з  робочим  перерізом  88  мм,  навантажених  за  силовою  схемою
       триточкового  згину  на  машині  Heckert  EUS-20  аж  до  його  руйнування.  Для
       вимірювання деформацій зразків використали метод кореляції цифрових зображень.

             Пружно-пластичні властивості поверхневих шарів матеріалів вивчали методом
        динамічного індентування на приладі «Микрон-гамма», який автоматично реєструє
        діаграму навантаження P – f (h), де P – навантаження на індентор (алмазна піраміда

        Берковича), h – його заглиблення у досліджуваний матеріал.
             Для оцінки стійкості поверхневих шарів матеріалів до абразивного зношування
        застосовували скретч-метод, заснований на безперервній реєстрації сили опору руху
        індентора  Берковича  по  поверхні  зі  заданим  навантаженням  1  Н  і  швидкістю

        переміщення  0,2  мм/с.  Довжина  ходу  індентора  2  мм.  Метод  поєднували  з
        визначенням  сили  тертя,  об’єму  витісненого  індентором  матеріалу  та  параметрів
        шорсткості поверхні, яка формується на дні подряпини.
            Зношування  зразків  за  тертя  жорстко  закріпленим  абразивом  здійснювали
       абразивним  диском  діаметром  150  мм,  шириною  8  мм  із  корунду  марки  СМ-2  з
                                                                    –1
       розміром зерна 20 мкм за частоти обертання 2,7с  (58 м/хв), навантаження в зоні
       лінійного контакту Р = (14,7  0,25) Н.
            Абразивне  зношування  за  тертя  незакріпленими  абразивними  частинками
       виконували  згідно  з  ГОСТ  23.208-79.  Абразив  (кварцовий  пісок  просушений  до
       вологості  не  більше  0,16%)  постійно  подавали  у  зону  контакту  гумового  диска  та
       зразка  через  дозувальний  пристрій.  Діаметр  гумового  диска  50  мм,  ширина  15  мм,
                                  –1
       частота обертання 2,1 с  (25 м/хв), навантаження Р = (44,1  0,25) Н.
            Шлях тертя за вище наведених умов зношування становив 1800 м. Знос оцінювали
                                                          –4
       за втратою маси зразків з точністю до 210  г на електронній аналітичній вазі марки
       KERN ABJ 220 4М.
            Характеристики корозійних процесів досліджували в потенціодинамічному ре-
       жимі,  застосовуючи  вольтамперометричну  систему  СВА-1Б-М.  Електрод  порів-
       няння – хлоридсрібний типу ЭВЛ-1М1. Швидкість зміни потенціалу 2 мВ/с. Робочу
       частину поверхні зразка виокремлювали циліндричними комірками площею 2 см .
                                                                                                        2
            Третій  розділ  присвячений  дослідженню  структури,  зносостійкості  та
       механічних  властивостей  лазерно  модифікованих  часточками  SiC  шарів
       алюмінієвих  сплавів.  На  властивості  модифікованих  шарів  впливає  низка
       технологічних чинників, зокрема:
            ⎯ енергія лазерного променя;
            ⎯  розмір часточок (SiC);
   3   4   5   6   7   8   9   10   11   12   13
