127

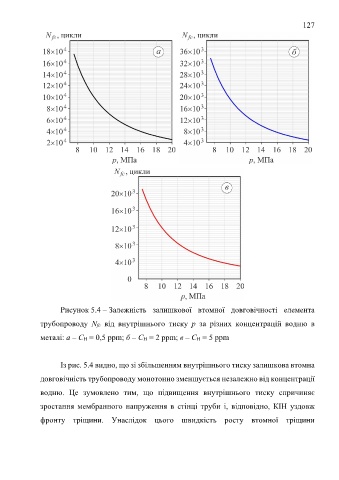

Рисунок 5.4 – Залежність залишкової втомної довговічності елемента

трубопроводу Nfc від внутрішнього тиску p за різних концентрацій водню в

металі: а – CH = 0,5 ppm; б – CH = 2 ppm; в – CH = 5 ppm

Із рис. 5.4 видно, що зі збільшенням внутрішнього тиску залишкова втомна

довговічність трубопроводу монотонно зменшується незалежно від концентрації

водню. Це зумовлено тим, що підвищення внутрішнього тиску спричиняє

зростання мембранного напруження в стінці труби і, відповідно, КІН уздовж

фронту тріщини. Унаслідок цього швидкість росту втомної тріщини
