Page 6 - Дисертація_Сободош_Наталія_Йосипівна

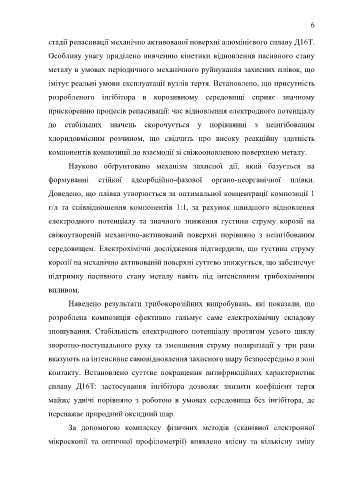

6

стадії репасивації механічно активованої поверхні алюмінієвого сплаву Д16Т.

Особливу увагу приділено вивченню кінетики відновлення пасивного стану

металу в умовах періодичного механічного руйнування захисних плівок, що

імітує реальні умови експлуатації вузлів тертя. Встановлено, що присутність

розробленого інгібітора в корозивному середовищі сприяє значному

прискоренню процесів репасивації: час відновлення електродного потенціалу

до стабільних значень скорочується у порівнянні з неінгібованим

хлоридовмісним розчином, що свідчить про високу реакційну здатність

компонентів композиції до взаємодії зі свіжооновленою поверхнею металу.

Науково обґрунтовано механізм захисної дії, який базується на

формуванні стійкої адсорбційно-фазової органо-неорганічної плівки.

Доведено, що плівка утворюється за оптимальної концентрації композиції 1

г/л та співвідношення компонентів 1:1, за рахунок швидшого відновлення

електродного потенціалу та значного зниження густини струму корозії на

свіжоутвореній механічно-активованій поверхні порівняно з неінгібованим

середовищем. Електрохімічні дослідження підтвердили, що густина струму
корозії на механічно активованій поверхні суттєво знижується, що забезпечує

підтримку пасивного стану металу навіть під інтенсивним трибохімічним
впливом.

Наведено результати трибокорозійних випробувань, які показали, що
розроблена композиція ефективно гальмує саме електрохімічну складову

зношування. Стабільність електродного потенціалу протягом усього циклу

зворотно-поступального руху та зменшення струму поляризації у три рази

вказують на інтенсивне самовідновлення захисного шару безпосередньо в зоні

контакту. Встановлено суттєве покращення антифрикційних характеристик

сплаву Д16Т: застосування інгібітора дозволяє знизити коефіцієнт тертя

майже удвічі порівняно з роботою в умовах середовища без інгібітора, де

переважає природний оксидний шар.

За допомогою комплексу фізичних методів (сканівної електронної

мікроскопії та оптичної профілометрії) виявлено якісну та кількісну зміну
