Page 149 - Dys

149

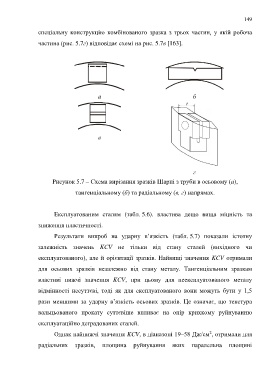

спеціальну конструкцію комбінованого зразка з трьох частин, у якій робоча

частина (рис. 5.7г) відповідає схемі на рис. 5.7в [163].

а б

в

г
Рисунок 5.7 – Схема вирізання зразків Шарпі з труби в осьовому (a),

тангенціальному (б) та радіальному (в, г) напрямах.

Експлуатованим сталям (табл. 5.6). властива дещо вища міцність та

зниження пластичності.

Результати випроб на ударну в’язкість (табл. 5.7) показали істотну

залежність значень KCV не тільки від стану сталей (вихідного чи

експлуатованого), але й орієнтації зразків. Найвищі значення KCV отримали

для осьових зразків незалежно від стану металу. Тангенціальним зразкам

властиві нижчі значення KCV, при цьому для неексплуатованого металу

відмінності несуттєві, тоді як для експлуатованого вони можуть бути у 1,5
рази меншими за ударну в’язкість осьових зразків. Це означає, що текстура

вальцьованого прокату суттєвіше впливає на опір крихкому руйнуванню
експлуатаційно деградованих сталей.

2
Однак найнижчі значення KCV, в діапазоні 19–58 Дж/см , отримали для
радіальних зразків, площина руйнування яких паралельна площині
