192

свідчили овальні сліди множинного ковзання на поверхнях розшарувань, що

могли виникнути внаслідок інтенсивного деформування перетинок між

суміжними розшаруваннями під час гідроопресовування труб. Крім того на

поверхнях розшарувань часто виявляли фрагментовані залишки тонкої плівки,

які частково усувалися деформуванням під час випроб на удар (рис. 4.8г). Їх

вважали доказом того, що розшарування могли хоча б частково формуватися

ще під час експлуатації, а гідроопресовування – сприяло їх поширенню.

а б

в г

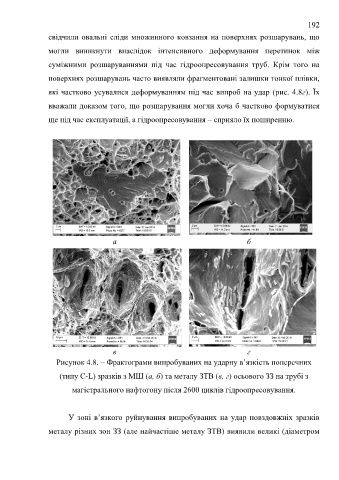

Рисунок 4.8. – Фрактограми випробуваних на ударну в’язкість поперечних

(типу C-L) зразків з МШ (а, б) та металу ЗТВ (в, г) осьового ЗЗ на трубі з
магістрального нафтогону після 2600 циклів гідроопресовування.

У зоні в’язкого руйнування випробуваних на удар повздовжніх зразків

металу різних зон ЗЗ (але найчастіше металу ЗТВ) виявили великі (діаметром
