спостерігали на внутрішній поверхні полички кутника (яка розташовувалася в
конструкції горизонтально), що пов’язали з надлишком вологи, яка збиралася
і впродовж довгого часу утримувалася на цій поверхні (рис. 3.16 в).
Профілограми поверхонь чітко показують, що корозійні ураження на
горизонтально розташованих внутрішніх поверхнях полички кутника глибші
(до ~1,35 см) ніж на вертикально розташованих (до ~ 0,72 см). Концентрація
напружень від настільки глибоких ушкоджень повинна бути взята до уваги
під час розрахунку елементів маяка на міцність.
б
а в

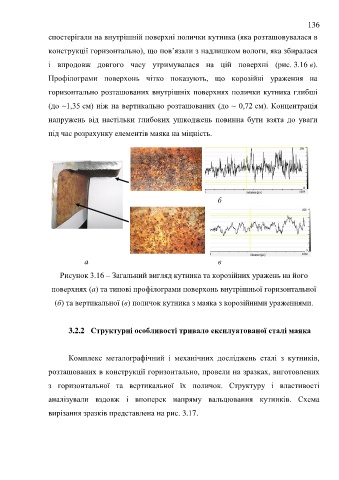

Рисунок 3.16 – Загальний вигляд кутника та корозійних уражень на його
поверхнях (а) та типові профілограми поверхонь внутрішньої горизонтальної
(б) та вертикальної (в) поличок кутника з маяка з корозійними ураженнями.
3.2.2 Структурні особливості тривало експлуатованої сталі маяка
Комплекс металографічний і механічних досліджень сталі з кутників,
розташованих в конструкції горизонтально, провели на зразках, виготовлених
з горизонтальної та вертикальної їх поличок. Структуру і властивості
аналізували вздовж і впоперек напряму вальцювання кутників. Схема
вирізання зразків представлена на рис. 3.17.
