Page 251 - Korniy_dyser

251

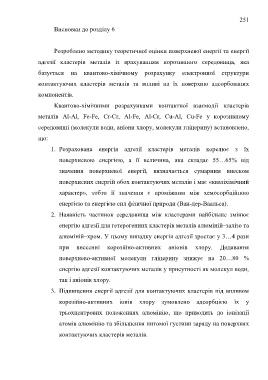

Висновки до розділу 6

Розроблено методику теоретичної оцінки поверхневої енергії та енергії
адгезії кластерів металів із врахуванням корозивного середовища, яка

базується на квантово-хімічному розрахунку електронної структури
контактуючих кластерів металів та впливі на їх поверхню адсорбованих

компонентів.

Квантово-хімічними розрахунками контактної взаємодії кластерів

металів Al-Al, Fe-Fe, Cr-Cr, Al-Fe, Al-Cr, Cu-Al, Cu-Fe у корозивному

середовищі (молекули води, аніони хлору, молекули гліцерину) встановлено,

що:

1. Розрахована енергія адгезії кластерів металів корелює з їх

поверхневою енергією, а її величина, яка складає 55…65% від

значення поверхневої енергії, визначається сумарним внеском

поверхневих енергій обох контактуючих металів і має «квазіхімічний

характер», тобто її значення є проміжним між хемосорбційною

енергією та енергією сил фізичної природи (Ван-дер-Ваальса).

2. Наявність частинок середовища між кластерами найбільше змінює

енергію адгезії для гетерогенних кластерів металів алюміній–залізо та

алюміній–хром. У цьому випадку енергія адгезії зростає у 3…4 рази

при внесенні корозійно-активних аніонів хлору. Додавання

поверхнево-активної молекули гліцерину знижує на 20…80 %

енергію адгезії контактуючих металів у присутності як молекул води,

так і аніонів хлору.

3. Підвищення енергії адгезії для контактуючих кластерів під впливом

корозійно-активних іонів хлору зумовлено адсорбцією їх у

трьохцентрових положеннях алюмінію, що приводить до іонізації

атомів алюмінію та збільшення питомої густини заряду на поверхнях

контактуючих кластерів металів.
