Page 191 - Korniy_dyser

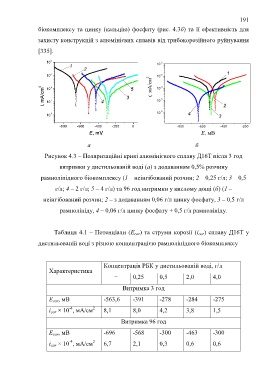

191

біокомплексу та цинку (кальцію) фосфату (рис. 4.3б) та її ефективність для
захисту конструкцій з алюмінієвих сплавів від трибокорозійного руйнування

[335].

10 -2

1
-3
10
i, мА/см 2 10 -4

-5
10
2
-6
10 4
3
-800 -600 -400 -200
E, мВ

а б
Рисунок 4.3 – Поляризаційні криві алюмінієвого сплаву Д16Т після 3 год

витримки у дистильованій воді (а) з додаванням 0,5% розчину

рамноліпідного біокомплексу (1 – неінгібований розчин; 2 – 0,25 г/л; 3 – 0,5

г/л; 4 – 2 г/л; 5 – 4 г/л) та 96 год витримки у кислому дощі (б) (1 –

неінгібований розчин; 2 – з додаванням 0,06 г/л цинку фосфату, 3 – 0,5 г/л

рамноліпіду, 4 – 0,06 г/л цинку фосфату + 0,5 г/л рамноліпіду.

Таблиця 4.1 – Потенціали (Е cor) та струми корозії (і cor) сплаву Д16Т у

дистильованій воді з різною концентрацією рамноліпідного біокомплексу

Концентрація РБК у дистильованій воді, гл
Характеристика
− 0,25 0,5 2,0 4,0

Витримка 3 год

Е cor, мВ -563,6 -391 -278 -284 -275

-4
2
і cor × 10 , мА/см 8,1 8,0 4,2 3,8 1,5
Витримка 96 год

Е cor, мВ -696 -568 -300 -463 -300
2
-4
і cor × 10 , мA/см 6,7 2,1 0,3 0,6 0,6
