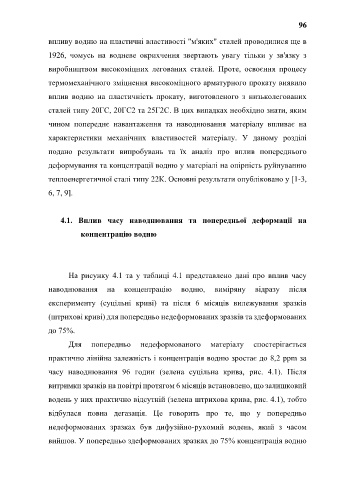

Page 96 - dysertaciyahrynenko

96

впливу водню на пластичні властивості "м'яких" сталей проводилися ще в

1926, чомусь на водневе окрихчення звертають увагу тільки у зв'язку з

виробництвом високоміцних легованих сталей. Проте, освоєння процесу

термомеханічного зміцнення високоміцного арматурного прокату виявило

вплив водню на пластичність прокату, виготовленого з низьколегованих

сталей типу 20ГС, 20ГС2 та 25Г2С. В цих випадках необхідно знати, яким

чином попереднє навантаження та наводнювання матеріалу впливає на

характеристики механічних властивостей матеріалу. У даному розділі

подано результати випробувань та їх аналіз про вплив попереднього

деформування та концентрації водню у матеріалі на опірність руйнуванню

теплоенергетичної сталі типу 22К. Основні результати опубліковано у [1-3,

6, 7, 9].

4.1. Вплив часу наводнювання та попередньої деформації на

концентрацію водню

На рисунку 4.1 та у таблиці 4.1 представлено дані про вплив часу

наводнювання на концентрацію водню, виміряну відразу після

експерименту (суцільні криві) та після 6 місяців вилежування зразків

(штрихові криві) для попередньо недеформованих зразків та здеформованих

до 75%.
Для попередньо недеформованого матеріалу спостерігається

практично лінійна залежність і концентрація водню зростає до 8,2 ppm за
часу наводнювання 96 годин (зелена суцільна крива, рис. 4.1). Після

витримки зразків на повітрі протягом 6 місяців встановлено, що залишковий
водень у них практично відсутній (зелена штрихова крива, рис. 4.1), тобто

відбулася повна дегазація. Це говорить про те, що у попередньо

недеформованих зразках був дифузійно-рухомий водень, який з часом

вийшов. У попередньо здеформованих зразках до 75% концентрація водню
