Page 83 - дисертація головей3-converted
P. 83

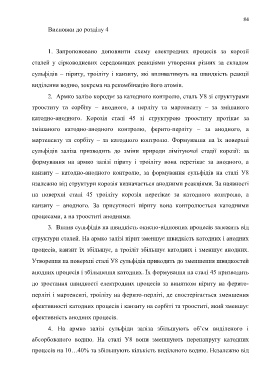

84
Висновки до розділу 4
1. Запропоновано доповнити схему електродних процесів за корозії
сталей у сірководневих середовищах реакціями утворення різних за складом
сульфідів – піриту, троіліту і канзиту, які впливатимуть на швидкість реакції
виділення водню, зокрема на рекомбінацію його атомів.
2. Армко залізо кородує за катодного контролю, сталь У8 зі структурами
трооститу та сорбіту – анодного, а перліту та мартенситу – за змішаного
катодно-анодного. Корозія сталі 45 зі структурою трооститу протікає за
змішаного катодно-анодного контролю, ферито-перліту – за анодного, а
мартенситу та сорбіту – за катодного контролю. Формування на їх поверхні
сульфідів заліза призводить до зміни природи лімітуючої стадії корозії: за
формування на армко залізі піриту і троіліту вона перетікає за анодного, а
канзиту – катодно-анодного контролю, за формування сульфідів на сталі У8
нзалежно від структури корозія визначається анодними реакціями. За наявності
на поверхні сталі 45 троіліту корозія перетікає за катодного контролю, а
канзиту – анодного. За присутності піриту вона контролюється катодними
процесами, а на трооститі анодними.
3. Вплив сульфідів на швидкість окисно-відновних процесів залежить від
структури сталей. На армко залізі пірит зменшує швидкість катодних і анодних
процесів, канзит їх збільшує, а троіліт збільшує катодних і зменшує анодних.
Утворення на поверхні сталі У8 сульфідів приводить до зменшення швидкостей
анодних процесів і збільшення катодних. Їх формування на сталі 45 призводить
до зростання швидкості електродних процесів за винятком піриту на ферито-
перліті і мартенситі, троіліту на ферито-перліті, де спостерігається зменшення
ефективності катодних процесів і канзиту на сорбіті та трооститі, який зменшує
ефективність анодних процесів.
4. На армко залізі сульфіди заліза збільшують об’єм виділеного і
абсорбованого водню. На сталі У8 вони зменшують перенапругу катодних
процесів на 10…40% та збільшують кількість виділеного водню. Незалежно від
