Page 86 - Дисертація_Борух
P. 86
86
2
5 т/см в магнітному полі 1 Тл, провели солід-ГДДР. Температура 760 °С,
тиск водню 0,05 МПа. Нагрівання сплаву у вакуумі до температури 840°C
спричиняє появу на кривих залежностей тиску водню –окремих піків, що
означає що відбувається десорбція водню – розпад фази NdH x на Nd та H 2 та
реакція рекомбіннування: фази Nd, Fe 2B та Fe взаємодіють між собою і
утворюється фаза Nd 2Fe 14B.
а б
в г
д е

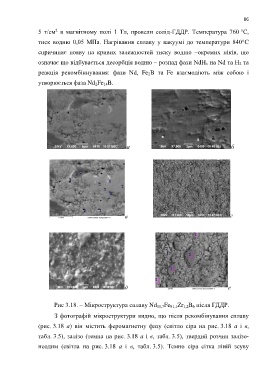

Рис 3.18. – Мікроструктура сплаву Nd 11,7Fe 81,1Zr 1,2B 6 після ГДДР.
З фотографій мікроструктури видно, що після рекомбінування сплаву
(рис. 3.18 а) він містить феромагнетну фазу (світло сіра на рис. 3.18 а і в,
табл. 3.5), залізо (темна на рис. 3.18 а і в, табл. 3.5), твердий розчин залізо-
неодим (світла на рис. 3.18 а і в, табл. 3.5). Темно сіра сітка ліній зсуву
