Page 24 - Avtoreferat_Shlyachetka

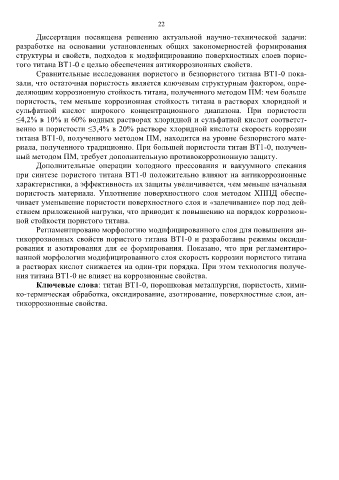

22

Диссертация посвящена решению актуальной научно-технической задачи:
разработке на основании установленных общих закономерностей формирования
структуры и свойств, подходов к модифицированию поверхностных слоев порис-
того титана ВТ1-0 с целью обеспечения антикоррозионных свойств.
Сравнительные исследования пористого и безпористого титана ВТ1-0 пока-
зали, что остаточная пористость является ключевым структурным фактором, опре-
деляющим коррозионную стойкость титана, полученного методом ПМ: чем больше
пористость, тем меньше коррозионная стойкость титана в растворах хлоридной и
сульфатной кислот широкого концентрационного диапазона. При пористости
≤4,2% в 10% и 60% водных растворах хлоридной и сульфатной кислот соответст-
венно и пористости ≤3,4% в 20% растворе хлоридной кислоты скорость коррозии
титана ВТ1-0, полученного методом ПМ, находится на уровне безпористого мате-
риала, полученного традиционно. При большей пористости титан ВТ1-0, получен-
ный методом ПМ, требует дополнительную противокоррозионную защиту.
Дополнительные операции холодного прессования и вакуумного спекания
при синтезе пористого титана ВТ1-0 положительно влияют на антикоррозионные
характеристики, а эффективность их защиты увеличивается, чем меньше начальная
пористость материала. Уплотнение поверхностного слоя методом ХППД обеспе-
чивает уменьшение пористости поверхностного слоя и «залечивание» пор под дей-
ствием приложенной нагрузки, что приводит к повышению на порядок коррозион-
ной стойкости пористого титана.
Регламентировано морфологию модифицированного слоя для повышения ан-
тикоррозионных свойств пористого титана ВТ1-0 и разработаны режимы оксиди-
рования и азотирования для ее формирования. Показано, что при регламентиро-
ванной морфологии модифицированного слоя скорость коррозии пористого титана
в растворах кислот снижается на один-три порядка. При этом технология получе-

ния титана ВТ1-0 не влияет на коррозионные свойства.
Ключевые слова: титан ВТ1-0, порошковая металлургия, пористость, хими-
ко-термическая обработка, оксидирование, азотирование, поверхностные слои, ан-
тикоррозионные свойства.
