13

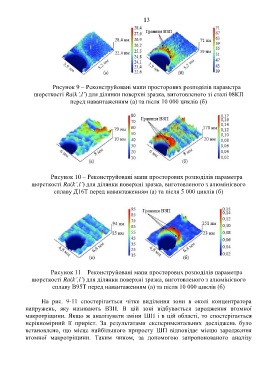

Рисунок 9 – Реконструйовані мапи просторових розподілів параметра
шорсткості Ra(k’,l’) для ділянки поверхні зразка, виготовленого зі сталі 08КП
перед навантаженням (а) та після 10 000 циклів (б)

Рисунок 10 – Реконструйовані мапи просторових розподілів параметра
шорсткості Ra(k’,l’) для ділянки поверхні зразка, виготовленого з алюмінієвого
сплаву Д16Т перед навантаженням (а) та після 5 000 циклів (б)

Рисунок 11 – Реконструйовані мапи просторових розподілів параметра
шорсткості Ra(k’,l’) для ділянки поверхні зразка, виготовленого з алюмінієвого
сплаву В95Т перед навантаженням (а) та після 10 000 циклів (б)

На рис. 9-11 спостерігається чітке виділення зони в околі концентратора
напружень, яку називають ВЗП. В цій зоні відбувається зародження втомної
макротріщини. Якщо ж аналізувати зміни ШП і в цій області, то спостерігається
нерівномірний її приріст. За результатами експериментальних досліджень було
встановлено, що місце найбільшого приросту ШП відповідає місцю зародження
втомної макротріщини. Таким чином, за допомогою запропонованого аналізу
