Page 6 - Microsoft Word - avtoref_Винар_друк
P. 6

4

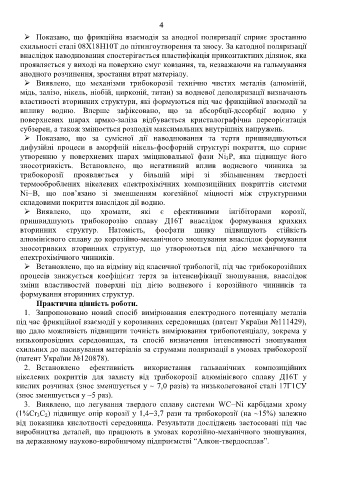

           Показано, що фрикційна  взаємодія за анодної поляризації сприяє зростанню
        схильності сталі 08Х18Н10Т до пітингоутворення та зносу. За катодної поляризації
        внаслідок наводнювання спостерігається пластифікація приконтактних ділянок, яка
        проявляється у виході на поверхню смуг ковзання, та, незважаючи на гальмування
        анодного розчинення, зростання втрат матеріалу.
           Виявлено,  що  механізми  трибокорозії  технічно  чистих  металів  (алюміній,
        мідь, залізо, нікель, ніобій, цирконій, титан) за водневої деполяризації визначають
        властивості вторинних структури, які формуються під час фрикційної взаємодії за
        впливу  водню.  Вперше  зафіксовано,  що  за  абсорбції-десорбції  водню  у
        поверхневих  шарах  армко-заліза  відбувається  кристалографічна  переорієнтація
        субзерен, а також змінюється розподіл максимальних внутрішніх напружень.
           Показано,  що  за  сумісної  дії  наводнювання  та  тертя  пришвидшуються
        дифузійні  процеси  в  аморфній  нікель-фосфорній  структурі  покриття,  що  сприяє
        утворенню  у  поверхневих  шарах  зміцнювальної  фази  Ni 3P,  яка  підвищує  його
        зносотривкість.  Встановлено,  що  негативний  вплив  водневого  чинника  за
        трибокорозії       проявляється       у    більшій      мірі     зі   збільшенням        твердості
        термооброблених  нікелевих  електрохімічних  композиційних  покриттів  cистеми
        Ni−B,  що  пов’язано  зі  зменшенням  когезійної  міцності  між  структурними
        складовими покриття внаслідок дії водню.
           Виявлено,  що  хромати,  які  є  ефективними                         інгібіторами  корозії,
        пришвидшують  трибокорозію  сплаву  Д16Т  внаслідок  формування  крихких
        вторинних  структур.           Натомість,       фосфати  цинку  підвищують  стійкість
        алюмінієвого сплаву до корозійно-механічного зношування внаслідок формування
        зносотривких  вторинних  структур,  що  утворюються  під  дією  механічного  та
        електрохімічного чинників.
           Встановлено, що на відміну від класичної трибології, під час трибокорозійних
        процесів  знижується  коефіцієнт  тертя  за  інтенсифікації  зношування,  внаслідок
        зміни  властивостей  поверхні  під  дією  водневого  і  корозійного  чинників  та
        формування вторинних структур.
              Практична цінність роботи.
         1.  Запропоновано  новий  спосіб  вимірювання  електродного  потенціалу  металів
       під час фрикційної взаємодії у корозивних середовищах (патент України №111429),
       що дало можливість підвищити  точність вимірювання  трибопотенціалу, зокрема у
       низькопровідних  середовищах,  та  спосіб  визначення  інтенсивності  зношування
       схильних до пасивування матеріалів за струмами поляризації в умовах трибокорозії
       (патент України №120878).
         2.  Встановлено  ефективність  використання  гальванічних  композиційних
       нікелевих  покриттів  для  захисту  від  трибокорозії  алюмінієвого  сплаву  Д16Т  у
       кислих розчинах (знос зменшується у ~ 7,0 разів) та низьколегованої сталі 17Г1СУ
       (знос зменшується у ~5 раз).
         3.  Виявлено,  що  легування  твердого  сплаву  системи  WC−Ni  карбідами  хрому
       (1%Сr 3C 2) підвищує опір корозії у 1,4−3,7 рази та трибокорозії (на ~15%) залежно
       від  показника  кислотності  середовища.  Результати  досліджень  застосовані  під  час
       виробництва  деталей,  що  працюють  в  умовах  корозійно-механічного  зношування,
       на державному науково-виробничому підприємстві “Алкон-твердосплав”.
   1   2   3   4   5   6   7   8   9   10   11
