Page 22 - НАЦІОНАЛЬНА АКАДЕМІЯ НАУК УКРАЇНИ
P. 22

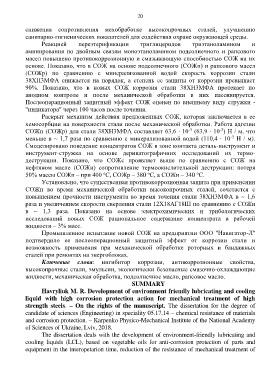

20
снижения сопротивления мехобработке высокопрочных сталей, улучшению
санитарно-гигиенических показателей для содействия охране окружающей среды.
Реакцией переэтерификации триглицеридов триэтаноламином и
аминирования по двойным связям моноэтаноламином подсолнечного и рапсового
масел повышено противокоррозионную и смазывающую способностью СОЖ на их
основе. Показано, что в СОЖ на основе подсолнечного (СОЖп) и рапсового масел
(СОЖр) по сравнению с минерализованной водой скорость коррозии стали
38ХН3МФА снижается на порядок, а степень ее защиты от коррозии превышает
90%. Показано, что в новых СОЖ коррозия стали 38ХН3МФА протекает по
анодном контроле и после механической обработки в них пассивируется.
Послеоперационный защитный эффект СОЖ оценен по внешнему виду стружки -
"индикатора" через 100 часов после точения.
Раскрыт механизм действия предложенных СОЖ, которая заключается в ее
хемосорбции на поверхности стали после механической обработки. Работа адгезии
-3
-3
СОЖп (СОЖр) для стали 38ХН3МФА составляет 63,6 ∙ 10 (63,9 ∙ 10 ) Н / м, что
-3
меньше в ~ 1,7 раза по сравнению с минерализованной водой (110,4 ∙ 10 Н / м).
Смоделировано поведение концентратов СОЖ в зоне контакта деталь-инструмент и
инструмент-стружка на основе дериватографичних исследований их термо-
деструкции. Показано, что СОЖс проявляет выше по сравнению с СОЖ на
нефтяном масле (СОЖн) сопротивление термоокислительной деструкции: потеря
о
о
50% массы СОЖп – при 400 С, СОЖр – 380 С, а СОЖн – 340 С.
о
Установлено, что существенная противокоррозионная защита при применении
СОЖп во время механической обработки высокопрочных сталей, сочетается с
повышением прочности инструмента во время точения стали 38ХН3МФА в ~ 1,6
раза и увеличением скорости сверления стали 12Х18АГ18Ш по сравнению с СОЖн
в ~ 1,3 раза. Показано на основе электрохимических и трибологических
исследований новых СОЖ рациональное содержание концентрата в рабочей
жидкости – 3% масс.
Промышленное испытание новой СОЖ на предприятии ООО "Навигатор-Л"
подтвердило ее послеоперационный защитный эффект от коррозии стали и
возможность применения при механической обработке роторных и бандажных
сталей при ремонтах на энергоблоках.
Ключевые слова: ингибитор коррозии, антикоррозионные свойства,
высокопрочные стали, эмульсии, экологически безопасные смазочно-охлаждающие
жидкости, механическая обработка, подсолнечное масло, рапсовое масло.
SUMMARY
Havryliuk M. R. Development of environment friendly lubricating and cooling
liquid with high corrosion protection action for mechanical treatment of high
strength steels. – On the rights of the manuscript. The dissertation for the degree of
candidate of sciences (Engineering) in speciality 05.17.14 – chemical resistance of materials
and corrosion protection. – Karpenko Physico-Mechanical Institute of the National Academy
of Sciences of Ukraine, Lviv, 2018.
The dissertation deals with the development of environment-friendly lubricating and
cooling liquids (LCL), based on vegetable oils for anti-corrosion protection of parts and
equipment in the interopetarion time, reduction of the resistance of mechanical treatment of
