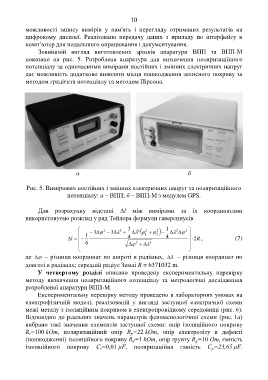

10

можливості запису вимірів у пам'ять і перегляду отриманих результатів на
цифровому дисплеї. Реалізовано передачу даних з приладу по інтерфейсу в
комп’ютер для подальшого опрацювання і документування.
Зовнішній вигляд виготовлених зразків апаратури ВПП та ВПП-М
показано на рис. 5. Розроблена апаратура для визначення поляризаційного

потенціалу за одночасними вимірами постійних і змінних електричних напруг
дає можливість додатково виявляти місця пошкодження захисного покриву за
методом градієнта потенціалу та методом Пірсона.

а б

Рис. 5. Вимірювач постійних і змінних електричних напруг та поляризаційного
потенціалу: а – ВПП; б – ВПП-М з модулем GPS.

Для розрахунку відстані l між вимірами за їх координатами
використовуємо розклад у ряд Тейлора формули гаверсинусів

 3 1 2 
  3 2  3 2   2  1 2  2 2   2  
 l    1 4 4 2   R, (7)
 6  2   2 
 
 
де  – різниця координат по широті в радіанах,  – різниця координат по
довготі в радіанах; середній радіус Землі R = 6371032 m.
У четвертому розділі описано проведену експериментальну перевірку
методу визначення поляризаційного потенціалу та метрологічні дослідження

розробленої апаратури ВПП-М.
Експериментальну перевірку методу проведено в лабораторних умовах на
електрофізичній моделі, реалізованій у вигляді заступної електричної схеми
межі металу з ізоляційним покривом в електропровідному середовищі (рис. 6).
Відповідно до реальних значень параметрів феноменологічної схеми (рис. 1а)
вибрано такі значення елементів заступної схеми: опір ізоляційного покриву
R =100 kOm, поляризаційний опір R =22 kOm, опір електроліту в дефекті
p
i
(пошкодженні) ізоляційного покриву R =1 kOm, опір ґрунту R =10 Om, ємність
d
g
ізоляційного покриву C =0,01 μF, поляризаційна ємність C =23,65 μF.
p
i
