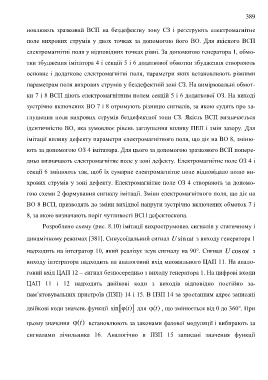

новлюють зразковий ВСП на бездефектну зону СЗ і реєструють електромагнітне
поле вихрових струмів у двох точках за допомогою його ВО. Для якісного ВСП
електромагнітні поля у відповідних точках рівні. За допомогою генератора 1, обмо-
тки збудження імітатора 4 і секцій 5 і 6 додаткової обмотки збудження створюють
основне і додаткове електромагнітні поля, параметри яких встановлюють рівними
параметрам поля вихрових струмів у бездефектній зоні СЗ. На вимірювальні обмот-
ки 7 і 8 ВСП діють електромагнітним полем секцій 5 і 6 додаткової ОЗ. На виході
зустрічно включених ВО 7 і 8 отримують різницю сигналів, за якою судять про за-
глушення поля вихрових струмів бездефектної зони СЗ. Якість ВСП визначається
ідентичністю ВО, яка зумовлює рівень заглушення впливу ПЕП і змін зазору. Для
імітації впливу дефекту параметри електромагнітного поля, що діє на ВО 8, зміню-
ють за допомогою ОЗ 4 імітатора. Для цього за допомогою зразкового ВСП попере-
дньо визначають електромагнітне поле у зоні дефекту. Електромагнітне поле ОЗ 4 і
секції 6 змінюють так, щоб їх сумарне електромагнітне поле відповідало полю ви-
хрових струмів у зоні дефекту. Електромагнітне поле ОЗ 4 створюють за допомо-
гою схеми 2 формування сигналу імітації. Зміни електромагнітного поля, що діє на
ВО 8 ВСП, призводять до зміни вихідної напруги зустрічно включених обмоток 7 і
8, за якою визначають поріг чутливості ВСП дефектоскопа.

       Розроблено схему (рис. 8.10) імітації вихрострумових сигналів у статичному і

динамічному режимах [381]. Синусоїдальний сигнал U sin t з виходу генератора 1
надходить на інтегратор 10, який реалізує зсув сигналу на 90°. Сигнал U cos t з

виходу інтегратора надходить на аналоговий вхід множильного ЦАП 11. На анало-
говий вхід ЦАП 12 – сигнал безпосередньо з виходу генератора 1. На цифрові входи
ЦАП 11 і 12 надходять двійкові коди з виходів відповідно постійно за-
пам’ятовувальних пристроїв (ПЗП) 14 і 15. В ПЗП 14 за зростанням адрес записані

двійкові коди значень функції sin(t) для (t) , що змінюється від 0 до 360°. При

цьому значення (t) встановлюють за законами фазової модуляції і вибирають за

сигналами лічильника 16. Аналогічно в ПЗП 15 записані значення функції
