363
використовується різниця між граничними значеннями напруги керування при
установці ВСП на зразок без ГНШ і на зразок з контрольованим ГНШ [359–361].

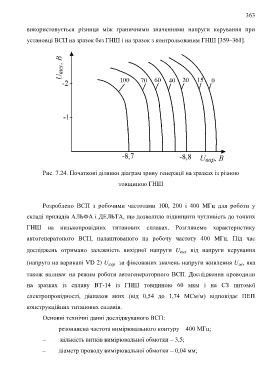

Рис. 7.24. Початкові ділянки діаграм зриву генерації на зразках із різною
товщиною ГНШ

Розроблено ВСП з робочими частотами 100, 200 і 400 МГц для роботи у
складі приладів АЛЬФА і ДЕЛЬТА, що дозволило підвищити чутливість до тонких
ГНШ на низькопровідних титанових сплавах. Розглянемо характеристику
автогенератоного ВСП, налаштованого на робочу частоту 400 МГц. Під час
досліджень отримано залежність вихідної напруги Uвих від напруги керування
(напруга на варикапі VD 2) Uкер за фіксованих значень напруги живлення Uж, яка
також впливає на режим роботи автогенераторного ВСП. Дослідження проводили
на зразках із сплаву ВТ-14 із ГНШ товщиною 60 мкм і на СЗ питомої
електропровідності, діапазон яких (від 0,54 до 1,74 МСм/м) відповідає ПЕП
конструкційних титанових сплавів.

Основні технічні данні досліджуваного ВСП:
– резонансна частота вимірювального контуру – 400 МГц;
– кількість витків вимірювальної обмотки – 3,5;
– діаметр проводу вимірювальної обмотки – 0,04 мм;
