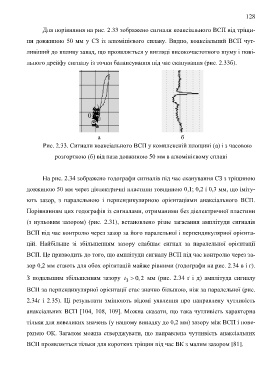

Для порівняння на рис. 2.33 зображено сигнали коаксіального ВСП від тріщи-
ни довжиною 50 мм у СЗ із алюмінієвого сплаву. Видно, коаксіальний ВСП чут-
ливіший до впливу завад, що проявляється у вигляді високочастотного шуму і пові-
льного дрейфу сигналу із точки балансування під час сканування (рис. 2.33б).
аб
Рис. 2.33. Сигнали коаксіального ВСП у комплексній площині (а) і з часовою
розгорткою (б) від паза довжиною 50 мм в алюмінієвому сплаві
На рис. 2.34 зображено годографи сигналів під час сканування СЗ з тріщиною
довжиною 50 мм через діелектричні пластини товщиною 0,1; 0,2 і 0,3 мм, що іміту-
ють зазор, з паралельною і перпендикулярною орієнтаціями анаксіального ВСП.
Порівнянням цих годографів із сигналами, отриманими без діелектричної пластини
(з нульовим зазором) (рис. 2.31), встановлено різне загасання амплітуди сигналів
ВСП під час контролю через зазор за його паралельної і перпендикулярної орієнта-
цій. Найбільше зі збільшенням зазору слабшає сигнал за паралельної орієнтації
ВСП. Це призводить до того, що амплітуди сигналу ВСП під час контролю через за-
зор 0,2 мм стають для обох орієнтацій майже рівними (годографи на рис. 2.34 в і г).
З подальшим збільшенням зазору tЗ  0, 2 мм (рис. 2.34 ґ і д) амплітуда сигналу
ВСП за перпендикулярної орієнтації стає значно більшою, ніж за паралельної (рис.
2.34ґ і 2.35). Ці результати змінюють відомі уявлення про направлену чутливість
анаксіальних ВСП [104, 108, 109]. Можна сказати, що така чутливість характерна
тільки для невеликих значень (у нашому випадку до 0,2 мм) зазору між ВСП і пове-
рхнею ОК. Загалом можна стверджувати, що направлена чутливість анаксіальних
ВСП проявляється тільки для коротких тріщин під час ВК з малим зазором [81].
