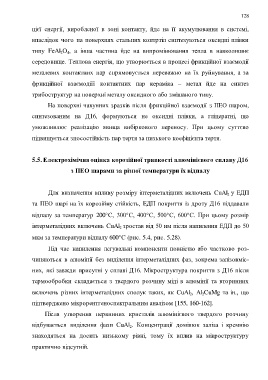

Page 128 - УДК
P. 128
128
цієї енергії, виробленої в зоні контакту, йде на її акумулювання в системі,
внаслідок чого на поверхнях стальних контртіл синтезуються оксидні плівки
типу FeAl2O4, а інша частина йде на випромінювання тепла в навколишнє
середовище. Теплова енергія, що утворюється в процесі фрикційної взаємодії
металевих контактних пар спрямовується переважно на їх руйнування, а за
фрикційної взаємодіїї контактних пар кераміка – метал йде на синтез
трибоструктур на поверхні металу оксидного або змішаного типу.
На поверхні чавунних зразків після фрикційної взаємодії з ПЕО шаром,
синтезованим на Д16, формуються не оксидні плівки, а гліцератні, що
уможливлює реалізацію явища вибіркового переносу. При цьому суттєво
підвищується зносостійкість пар тертя за низького коефіцієнта тертя.
5.5. Електрохімічна оцінка корозійної тривкості алюмінієвого сплаву Д16
з ПЕО шарами за різної температури їх відпалу
Для визначення впливу розміру інтерметалідних включень CuAl2 у ЕДП
та ПЕО шарі на їх корозійну стійкість, ЕДП покриття із дроту Д16 піддавали
відпалу за температур 200С, 300С, 400С, 500С, 600С. При цьому розмір
інтерметалідних включень CuAl2 зростав від 50 нм після напилення ЕДП до 50
мкм за температури відпалу 600С (рис. 5.4, рис. 5.28).
Під час напилення легувальні компоненти повністю або частково роз-
чиняються в алюмінії без виділення інтерметалідних фаз, зокрема залізовміс-
них, які завжди присутні у сплаві Д16. Мікроструктура покриття з Д16 після
термообробки складається з твердого розчину міді в алюмінії та вторинних
включень різних інтерметалідних сполук таких, як CuAl2, Al2CuMg та ін., що
підтверджено мікрорентгеноспектральним аналізом [155, 160-162].
Після утворення первинних кристалів алюмінієвого твердого розчину
відбувається виділення фази CuAl2. Концентрації домішок заліза і кремнію
знаходяться на досить низькому рівні, тому їх вплив на мікроструктуру
практично відсутній.
